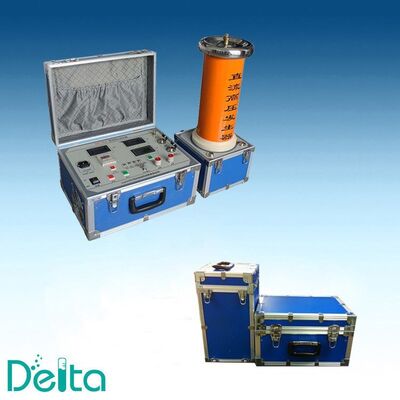

Il ZGF-400kV/3mA DC High Voltage Test Set è un generatore di alta tensione DC a eccitazione seriale, isolato in olio, progettato per test sul campo e in laboratorio di cavi di alimentazione di classe 110kV e 220kV, scaricatori a ossido di zinco, boccole, trasformatori e apparecchiature di manovra. Fornisce un'uscita DC continuamente regolabile da 0 a 400kV con una corrente nominale di 3mA, con una funzione di misurazione automatica della tensione di riferimento a 0,75 U1mA per il test di corrente di dispersione degli scaricatori MOA (metal oxide arrester).

Applicazione

Il test di tenuta in DC rimane il metodo più pratico per valutare la condizione di isolamento di cavi riempiti d'olio, cavi XLPE invecchiati dove il test AC non è disponibile, e per misurare la tensione di riferimento a 1mA (U1mA) e la corrente di dispersione a 0,75 U1mA degli scaricatori a ossido di zinco. La potenza nominale di 400kV/3mA copre gli scaricatori da 220kV e i sistemi di cavi da 110kV con un buon margine, mentre la costruzione modulare leggera consente all'unità di essere trasportata in sottostazioni e trincee per cavi da due tecnici.

Caratteristiche Principali

• Uscita continuamente regolabile da 0 a 400kV DC, corrente nominale 3mA
• Test automatico MOA: misura la corrente di dispersione U1mA e 0,75 U1mA, calcola il rapporto e stampa il risultato
• Elevata stabilità sotto carico capacitivo; fattore di ripple inferiore allo 0,5% all'uscita nominale
• Protezione da sovratensione, sovracorrente e avvio da zero con sgancio automatico
• Ampio display LCD con menu cinese/inglese, curve di tensione e corrente in tempo reale
• Funzionamento a un tasto per il test degli scaricatori 0,75 U1mA integrato
• Serbatoio alta tensione isolato in olio con opzione trasformatore raffreddato ad aria o ad olio
• Design modulare portatile: serbatoio HV, unità di controllo e cavi di collegamento in custodie separate

Specifiche Tecniche

Accessori Standard

• Serbatoio generatore HV riempito d'olio con boccola di uscita HV
• Unità di controllo digitale con display LCD e stampante
• Asta di scarica nominale per 400kV
• Microamperometro e cavo di misurazione schermato
• Cavi di messa a terra e picchetto di terra
• Guarnizioni di ricambio e imbuto per riempimento olio
• Manuale operativo e di manutenzione in inglese
• Rapporto di prova di fabbrica e certificato di calibrazione

Standard di Prova

Il set è progettato per supportare test in conformità con IEC 60060-1 (tecniche di prova di alta tensione), IEC 60076-3 (livelli di isolamento dei trasformatori di potenza) e DL/T 596 (test preventivi di apparecchiature di potenza). Per il test degli scaricatori a ossido di zinco, la procedura U1mA e 0,75 U1mA segue IEC 60099-5 e GB 11032.

Perché scegliere questo set

Ogni unità viene assemblata, riempita d'olio e fatta funzionare a tensione nominale per 1 ora prima della consegna, con la forma d'onda di prova e la corrente di dispersione registrate nel rapporto di fabbrica. L'unità di controllo memorizza gli ultimi 50 record di test, il che è conveniente per il confronto periodico della corrente di dispersione degli scaricatori sullo stesso sito. Forniamo versioni con ingresso 220V/50Hz e 110V/60Hz, e possiamo fornire un'uscita a polarità positiva su richiesta.

FAQ

D: Il set può testare cavi da 220kV?
A: Sì. La tensione DC di 400kV copre la tensione di prova di tenuta DC per cavi di classe 220kV con margine. Per tratti di cavo molto lunghi, la corrente di carica deve essere verificata rispetto alla potenza nominale di 3mA, e possiamo fornire un modello da 5mA se necessario.

D: È inclusa un'asta di scarica?
A: Sì, un'asta di scarica nominale per 400kV con cavo di terra è inclusa nella fornitura standard.

D: Qual è la garanzia?
A: Garanzia di un anno sull'intero set, con consulenza tecnica a vita e fornitura di pezzi di ricambio per dieci anni.
