Strumento di prova della polarità del rapporto di rotazione del trasformatore portatile a batteria

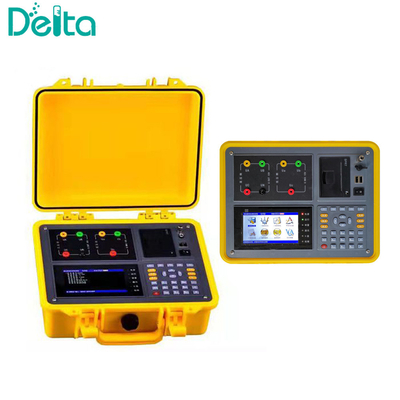

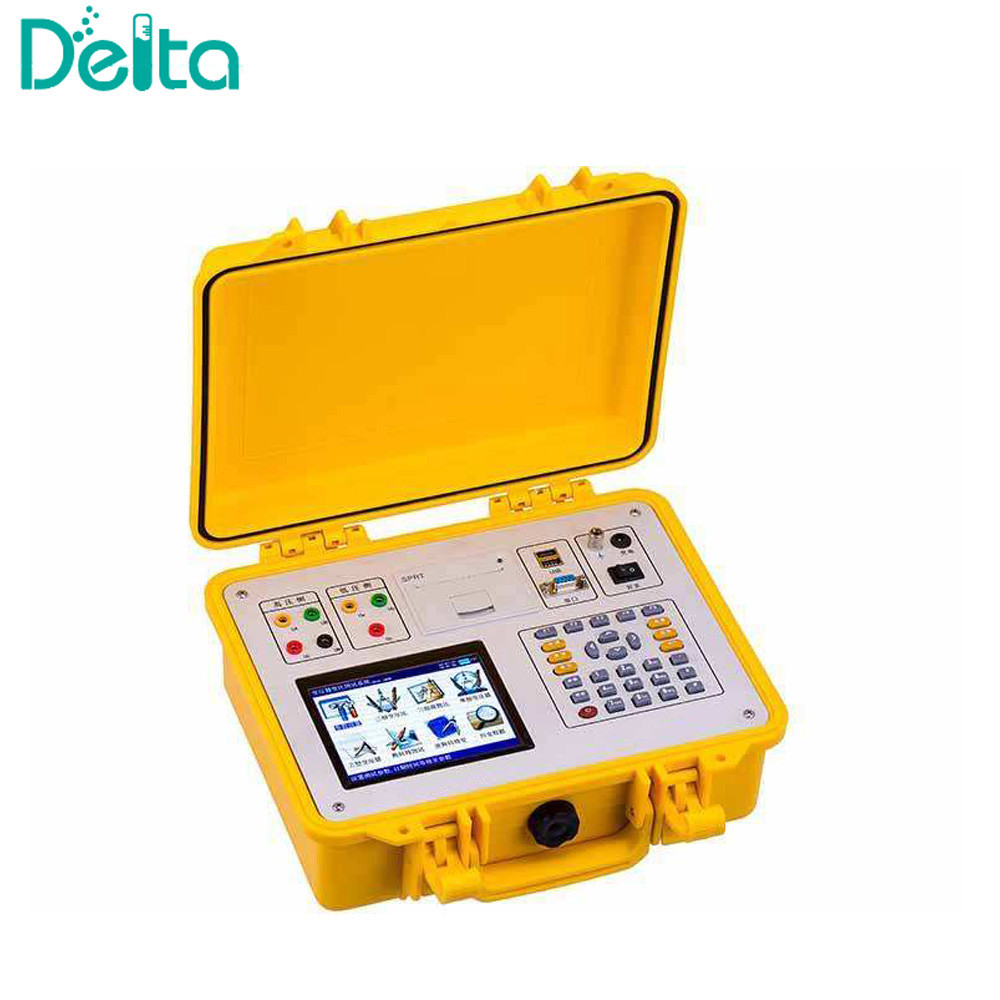

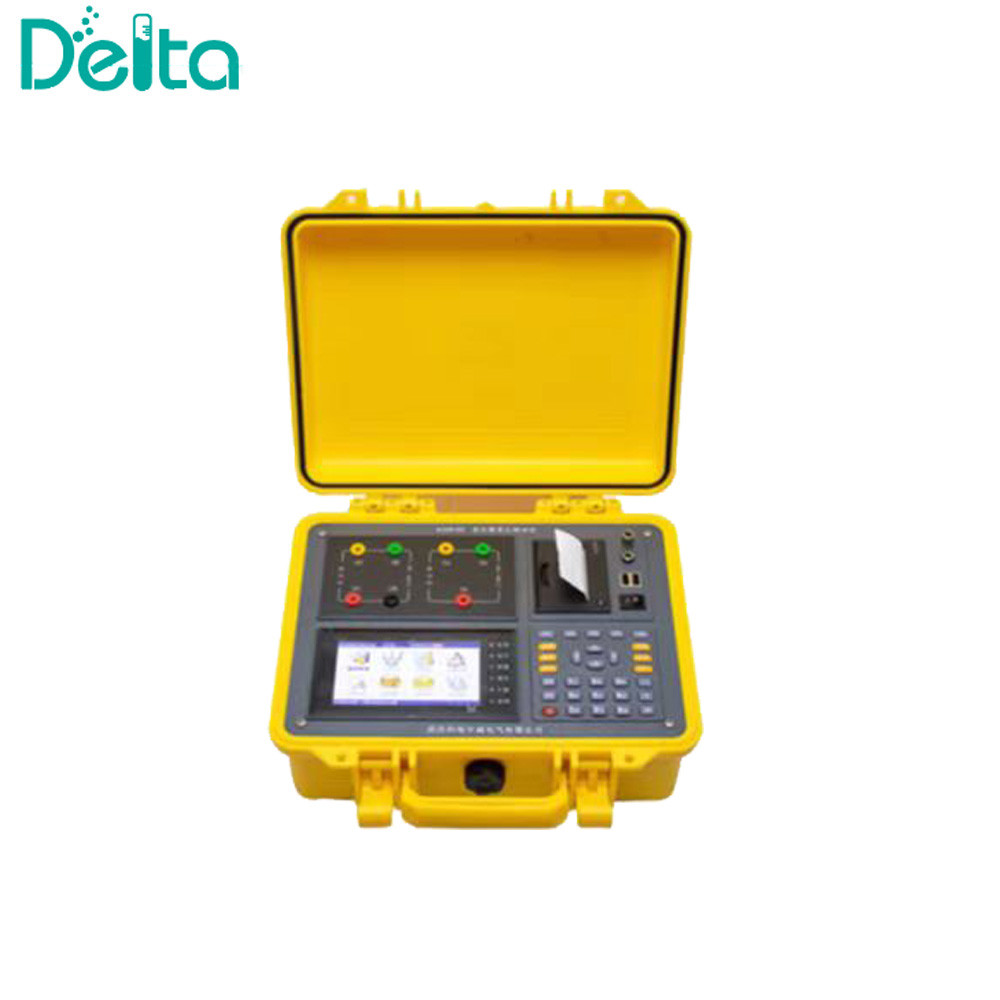

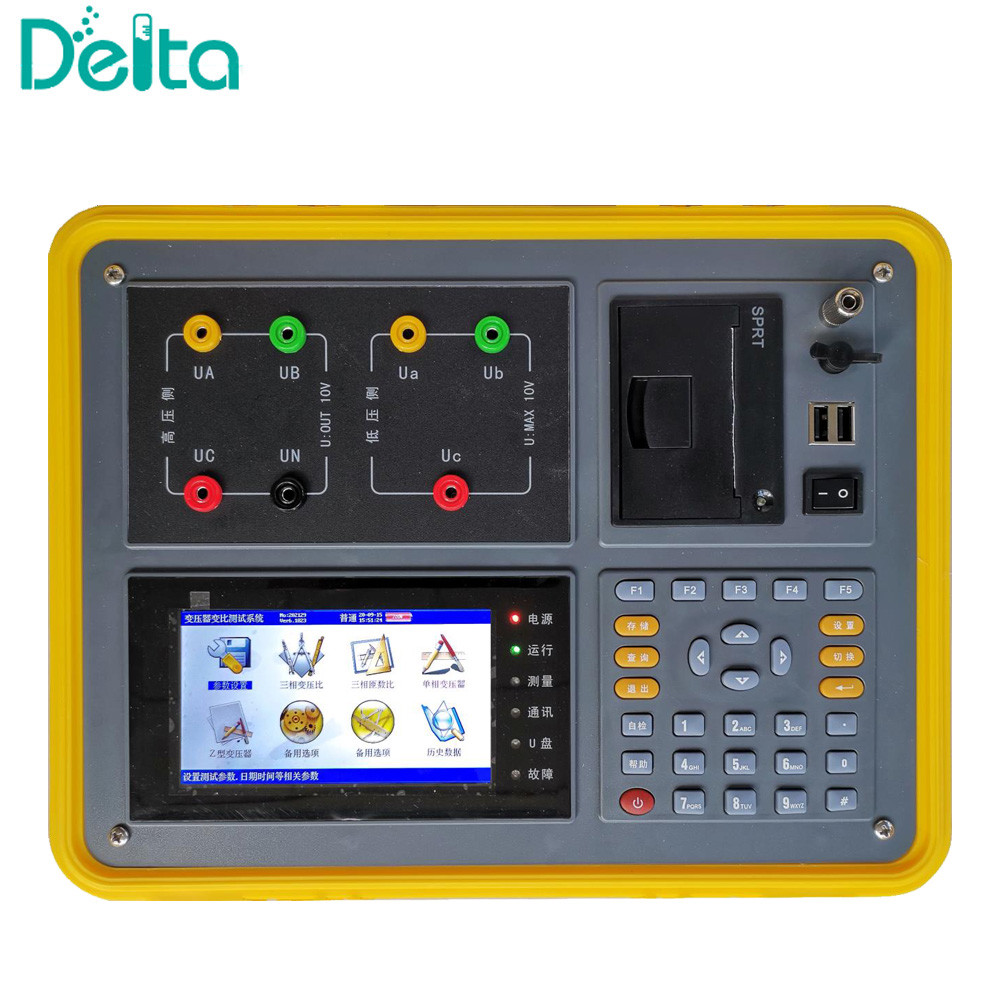

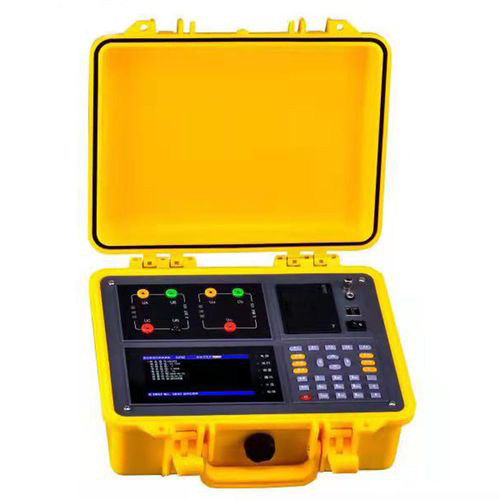

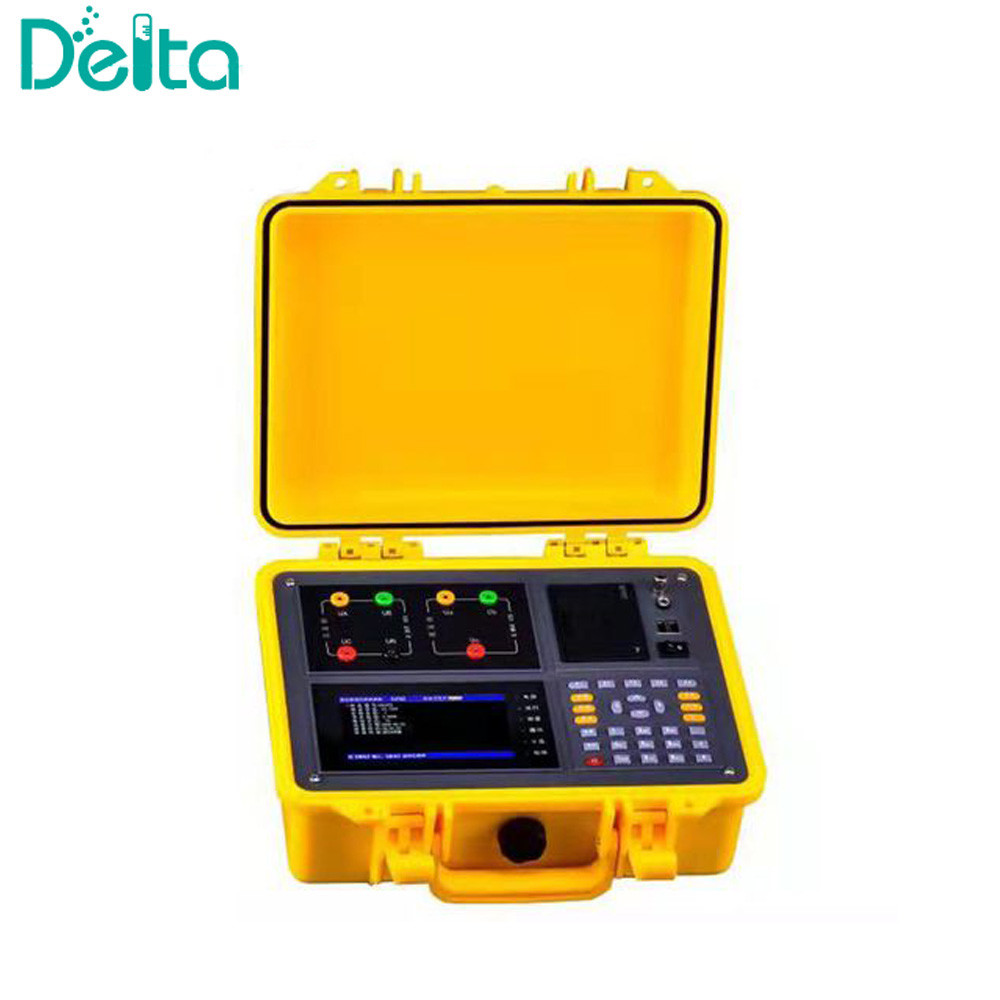

TTR-III Strumento di prova della polarità del rapporto di rotazione del trasformatore portatile a batteria

Introduzione:
TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument è stato sviluppato e prodotto in modo indipendente dalla nostra azienda in base ai requisiti di utilizzo in loco dell'utente.completo in funzione, stabili e affidabili.
Infine, la Commissione haLa prima Tester di proporzioni variabiliin Cina chepuò eseguire il test a cieco(misurazione accurata senza conoscere il metodo di connessione e il gruppo del trasformatore sottoposto a prova)e testare lo stato di funzionamento parallelo del trasformatore principale.
Il TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument può testare il problema del funzionamento parallelo dei trasformatori dalla radice.
TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument è il più avanzato e multifunzionale tester del rapporto di rotazione in Cina.

Parametri principali:
1. Intervallo di misurazione del rapporto: 0,9~10000.
2. Velocità di misura: completare la prova in tre fasi entro 1 minuto.
3Accuratezza: tensione laterale ad alta tensione è dello 0,05%, tensione laterale a bassa tensione dello 0,1%
4Accuratezza di misurazione: 0,9-1000: 0,1% 1000-3000: 0,2% 3000-10000:00,3%
5Fornitore di alimentazione: AC220V, 50Hz e batteria ricaricabile DC.
5Peso: 3 kg

Caratteristiche principali:
1. Multifunzioni:

Prova dei parametri	Trasformatore monofase	3 trasformatore di fase
Turni di prova del rapporto	- Sì, sì.	- Sì, sì.
Prova dell'angolo di fase	- Sì, sì.	- Sì, sì.
Test di polarità	- Sì, sì.	- Sì, sì.
Test dei gruppi vettoriali	/	- Sì, sì.

2Funzione di prova cieca: non è necessario selezionare il metodo e il gruppo di cablaggio e la misurazione di Y/△,△/Y i trasformatori non richiedono cortocircuito esterno e il metodo di cablaggio può essere automaticamente commutato in base al contenuto di prova selezionato.
3. Tap test: può misurare rapidamente il rapporto di trasformazione e l'errore del rapporto di trasformazione in ogni posizione di cambio del tap.e l'errore del rapporto di trasformazione di ciascuna posizione del rubinetto può essere calcolato senza input ripetuti.
4La relazione di grandezza e di fase tra le varie tensioni e correnti è rappresentata visivamente da diagrammi vettoriali, in modo che gli utenti possano facilmente comprendere il significato effettivo di ciascun parametro.
5La sorgente di prova utilizzata da questo strumento è una sorgente digitale sinusoidale standard sintetizzata digitalmente con un grado di distorsione inferiore a 0.1% e non è influenzato dalla qualità dell'alimentazione di lavoro
