Far 25.853 Boeing Bss 7365 Materiali per l'aviazione Equipaggiamento di prova del fuoco

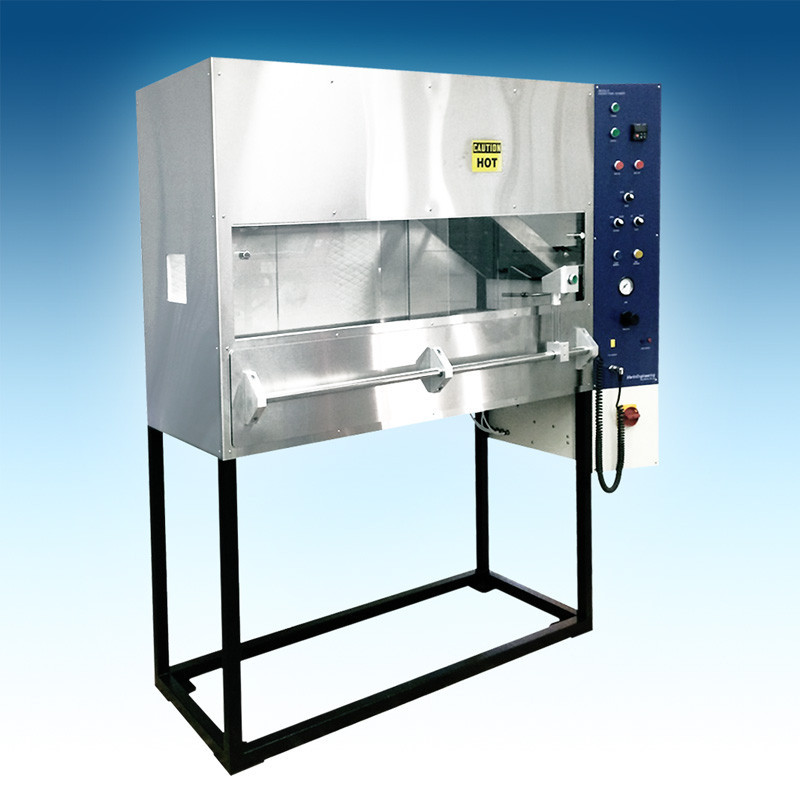

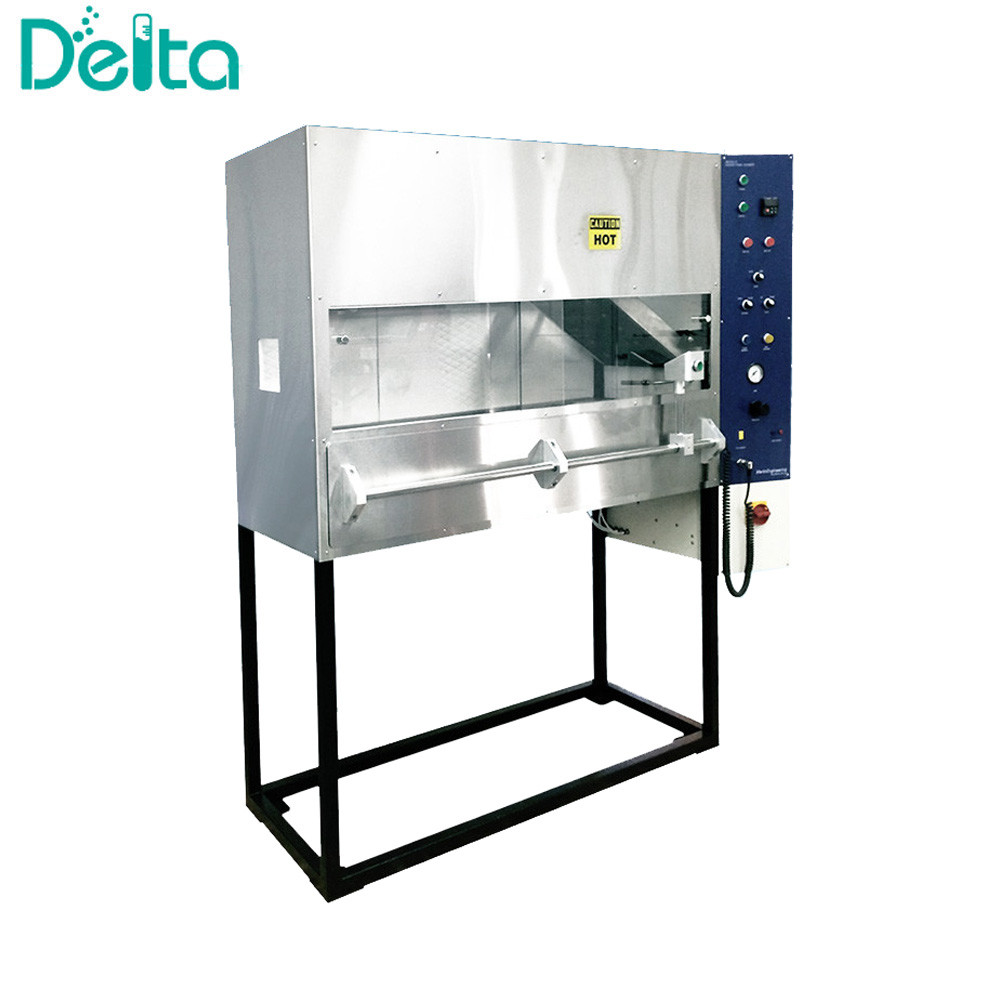

FAR 25.853 Boeing BSS 7365 Apparecchiature di prova del fuoco per materiali per l'aviazione

Introduzione:
FAR 25.853 Boeing BSS 7365 Apparecchiature per prove di incendio per materiali per l'aviazione, secondo FAR parte 25 appendice F parte VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

FAR 25.853 Le attrezzature di prova del fuoco sono costituite da:

• La camera di prova del pannello radiante è realizzata in acciaio inossidabile e dotata di una scheda refrattaria interna di 0,5 pollici.
• La fonte di calore radiante è una piastra elettrica di riscaldamento a 3 fasi 400VAC con controllo della temperatura PID e una precisione di controllo della temperatura di 0,1 gradi.
• La fonte di calore radiante è montata in un telaio con sei strisce radianti larghe 76 mm,con una lunghezza di un lato perpendicolare alla piastra elettrica di riscaldamento in grado di resistere a una temperatura di funzionamento non inferiore a 704 gradi.
• La piastra di radiazione è posizionata nella camera di prova ad un angolo di 30 gradi rispetto al piano orizzontale del campione.
• Un tavolo scorrevole pneumatico permette all'utente di ottenere un controllo automatico dell'ingresso e dell'uscita del campione.
• Il bruciatore è un bruciatore propano-aria assi-simmetrico con apertura di 0,15 mm con dispositivo di pre-miscelazione venturi.
• Un bruciatore mobile (azionamento pneumatico) che consente alla fiamma di essere orizzontale e almeno 51 mm sopra il piano del campione.
• una termocoppia che può essere inserita nella parte posteriore della cassa, a 279 mm dalla parete posteriore della cassa, a 292 mm dal lato destro della parete della cassa e situata a 51 mm sotto la piastra di radiazione,con una precisione di 2 gradi.
• Calcolatore di flusso termico raffreddato ad acqua con un intervallo di misura da 0 a 50 KW/m2, dotato di un sistema di raffreddamento ad acqua autocircolatrice.
• Il telaio di tenuta di taratura ha tre prese di 25,4 mm di diametro attraverso la piastra di supporto,il centro del primo jack è 191±3 mm dalla superficie della piastra di radiazione termica e il centro dei due jack adiacenti è distante 51 mm.
• Fornisce due porta campioni, due porta campioni, un tipo standard e un tipo corto per le prove a gancio e a ciclo.
• Equipaggiato con sistema di acquisizione dati e software di finestra.
