Analisatore di qualità di potenza a tre fasi, registratore di dati di qualità di potenza

Analisatore di qualità di potenza a tre fasi, registratore di dati di qualità di potenza

Introduzione:
ETCR-5000Analisatore di qualità di potenza a tre fasi, Registratore di dati di qualità di potenzaappositamente progettati per l'analisi e la diagnosi completa di tutti i parametri elettrici di tensione, corrente, potenza, potenza, armonica e di fase.


Si applica all'industria elettrica, petrochimica, metallurgica, ferroviaria, mineraria, istituti di ricerca scientifica e dipartimento metrologico.
ETCR-5000 analizzatore di qualità della potenza in 3 fasiè adatto perprove sul campo in tre fasi, multifunzionali e intelligenti, concise operazione uomo-macchina.

Parametri:

Fattore di influenza	Prodotto di prova	Condizione di base	Condizioni di lavoro
Temperatura ambientale	Tutti i parametri	(23±2) °C	-10°C ~ 40°C
Umidità relativa	Tutti i parametri	40% ~ 60%	< 80%
tensione da fase a neutrale	Tutti i parametri	(100±1%) V	1.0V ~ 1000V
Tensione fase-fase	Tensione fase-fase RMS vera	(200±1%) V	1.0V ~ 2000V
Corrente	Corrente reale RMS	(5±1%) A	10mA~ 1000A
Frequenza di rete	Tutti i parametri	50 Hz±0,1 Hz	40 Hz ~ 70 Hz
Cambiamento di fase	Potenza attiva ed energia attiva	Cosφ=1	Cosφ: 0,2 ~ 1.0
	Potenza reattiva ed energia reattiva	Sinφ=1	Sinφ: 0,2 ~ 1.0
Armonica	Tutti i parametri	< 0,1%	00,0% ~ 100%
Sbilanciamento della tensione	Tutti i parametri	< 10%	00,0% ~ 100%
Tensione di funzionamento del dispositivo	Tutti i parametri	DC9.8V±0.1V	DC9.5V~10.5V
campo elettrico esterno, campo magnetico	Tutti i parametri	Dovrebbe essere evitato
Posizione di prova	Parametri correlati di corrente misurati	Testato filo al centro della pinza.

Fornitore di alimentazione	Batteria ricaricabile agli ioni di litio 9.6V, caricabatterie di riserva.
Indicatore della batteria	Se la tensione è troppo bassa, si spegne automaticamente dopo 1 minuto.
Consumo di energia	Consumo di corrente di prova normale 490 mA, funzionamento continuo per 8 ore.

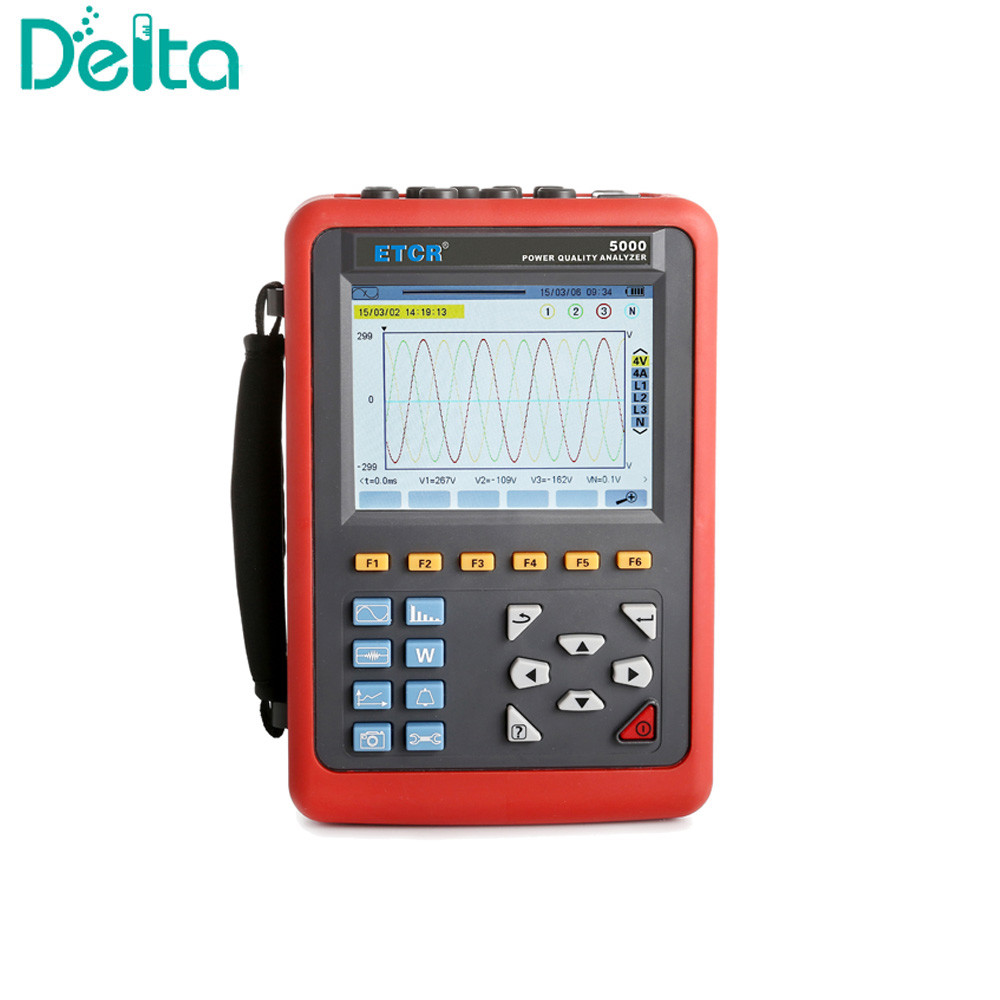

Modalità di visualizzazione	schermo LCD a colori, 640 punti*480 punti, 5,6 pollici, display: 116mm*88mm.
Dimensione della pinza	008 piccola pinza di corrente affilata: 7,5 mm*13 mm; 040 pinza di corrente circolare: 35 mm*40 mm; 068 pinza di corrente circolare: 68 mm*68 mm;
Dimensioni dello strumento	L*W*H: 240mm*170mm*68mm.

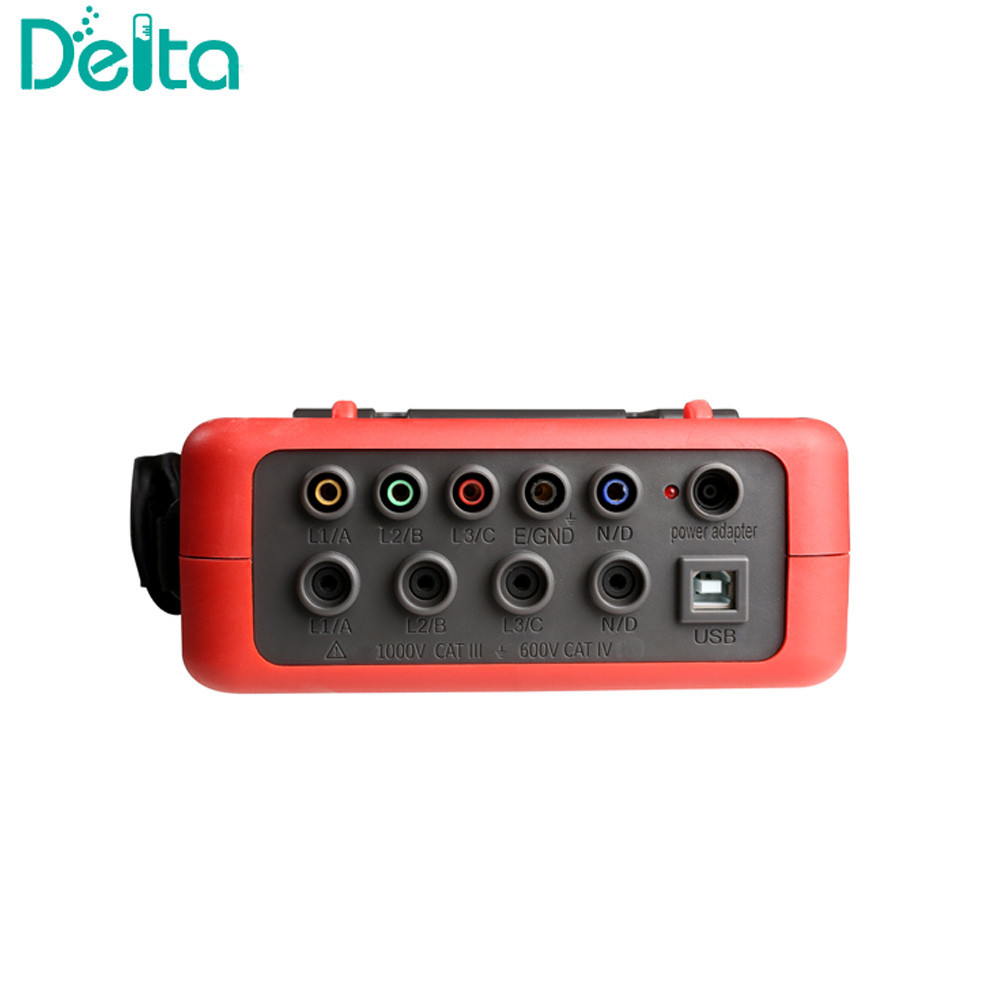

Numero di canali	4U/4I.
Voltaggio da fase a fase	1.0V~2000V.
tensione da fase a neutrale	1.0V~1000V.
Corrente	008 tenuta di corrente: 10mA~10,0A; 040 corrente di pinza: 0,10A~100A; 068 corrente di pinza: 1,0A~1000A; Trasformatore di corrente opzionale: corrente di ingresso dello strumento 1mA~500mA.
Frequenza	40Hz ~ 70Hz.
Parametri dell'elettricità	W, VA, Var, PF, DPF, cosφ, tanφ.
Parametri energetici	Wh, Varh, Vah.
Armonica	Ordine 0-50.
Distorsione armonica totale	Ordine 0-50, ogni fase.
Modalità esperto	- Sì, è vero.
Numero di record transitori	150 serie.
Flare di tensione	- Sì, è vero.
Modalità di avvio corrente	Sì, 100 secondi.
3 fasi di squilibrio	- Sì, è vero.
Registrazione	300 giorni ((registrazione simultanea di 20 parametri, registrazione di un punto ogni 5 secondi).
Valore registrato Min/Max	Misurazione dei valori massimi e minimi su un periodo di tempo.
Alarme	40 diversi tipi di selezione di parametri, 12.800 set di registri di allarme.
Picco	- Sì, è vero.
Visualizzazione del diagramma del fasore	Automaticamente.
Capacità di istantanee	60.
Lingua del menù	Inglese/cinese.
Comunicazione	USB.
Disattivazione automatica	Quando viene avviata una campagna di allarme o una ricerca di transitori, una cattura di corrente di corsa, o una registrazione di tendenza è in attesa o in corso, il dispositivo non si spegne automaticamente.
	In altre modalità di prova, 15 minuti senza pressione dei tasti, spegnimento automatico dopo 1 minuto.
Funzione di retroilluminazione	Sì, adatto per l'uso notturno e nei luoghi bui.
Peso	Ospite: 1,6 kg (con batteria).
	008 piccola pinza di corrente affilata: 170 g*4;
	040 pinza di corrente circolare: 190g*4;
	068 tenuta di corrente circolare: 510g*4;
	Cavi di prova e adattatore di alimentazione: 900 g;
	Peso totale: circa 10,5 kg (con imballaggio).
Lunghezza del filo di prova della tensione	Tre metri.
Lunghezza del cavo del sensore di corrente	Due metri.
Temperatura di funzionamento e umidità	-10°C~40°C; sotto l'80% di Rh.
Ambiente di stoccaggio	-10°C~60°C; inferiore al 70% di Rh.
Impedanza di ingresso	Impedenza di ingresso della tensione di prova: 1MΩ.
Resistere alla tensione	Resistere a una tensione sinusoidale AC di 3700V/50Hz per 1 minuto tra il cablaggio dello strumento e il guscio.
Isolamento	Tra il cablaggio dello strumento e il guscio ≥ 10MΩ.
Struttura	Doppio isolamento, con guaina isolante a prova di vibrazioni.
Regole di sicurezza	IEC 61010 1000V Cat III / 600V CAT IV, IEC 61010-031, IEC 61326, Grado di inquinamento: 2.
Dimensione dell'imballaggio	400*270*270 mm) (L*W*H)
Peso	8 kg

Funzioni:
Visualizzazione in tempo reale della forma d'onda (4 canali di tensione/4 canali di corrente).
Valori RMS veri delle tensioni e delle correnti.
Le componenti di corrente continua delle tensioni.
Valori di corrente e tensione di picco.
Valori minimi e massimi della corrente e della tensione RMS per il semicit.
Display del diagramma del fasore.
Misurazione di ogni armonico fino all'ordine 50.
I grafici a barre mostrano i rapporti armonici di corrente e tensione di ogni fase.
Distorsione armonica totale (THD).
Potenza attiva, reattiva, apparente, per fase e cumulativa.
Energia attiva, reattiva, apparente, per fase e cumulativa.
Fattore K del trasformatore.
Fattori di potenza (PF) e fattori di spostamento (DPF o COSΦ).
Flare di tensione a breve termine (PST).
Sbilanciamento in tre fasi (corrente e tensione).
