Materiale da costruzione e attrezzature per testare il getto di materiale...Modello NF505

Introduzione:

• La prova di gocciolazione secondo la norma NF P 92-505 è una prova complementare di reazione al fuoco per la classificazione M dei materiali da costruzione e di montaggio.È utilizzato per i materiali di fusione termica per i quali alcuni infiammati o non gocciolano, prodotte da una fonte di riscaldamento, sono state osservate durante la prova principale.o la prova di radiazione (cabinetto dell'epiradiatore) per materiali rigidi o flessibili e spessi (NF P 92-501).

• In linea di principio, l'infiammazione del cotone durante la prova di gocciolamento porta alla classificazione M4.la classificazione ottenuta durante la prova principale è mantenuta o il materiale è degradato in base al fatto che durante la stessa prova principale si sono verificate goccioline non infiammate o infiammate.- in caso di cavità senza infiammazione o con infiammazione di breve durata al momento della prova principale,Questo schema si applica anche alla prova complementare di resistenza alla fiamma (NF P 92-504) quando durante questa prova complementare si verificano nuovamente goccioline non infiammate o infiammate..

Campo di applicazione:

• Materiali da costruzione;

• Ferrovie;

• all'interno dell'auto;

Caratteristiche:

L'apparecchio per la prova a gocciolamento è composto dai seguenti elementi riuniti su una base comune:

• Nella parte superiore del primo supporto è posizionata la fonte di radiazione termica di tipo epiradiatore di potenza nominale di 500 W,con una superficie radiante composta da un disco di silice fuso vetroso traslucido di 100 mm di diametro.

• Un dispositivo di maniglia mobile consente di sollevare leggermente il supporto dell'epiradiatore per farlo ruotare a 90° nel piano orizzontale, al fine di rimuoverlo dal campione.

• Il secondo supporto è munito di un apparecchio regolabile in altezza con, nella parte superiore, il supporto della provetta e, nella parte inferiore, il recipiente per la caduta, a 300 mm di distanza tra queste due parti.

• Il supporto della provetta è costituito da un anello metallico sul quale si trova una griglia circolare piana in filo in acciaio inossidabile.

• Il contenitore per gocce è composto da una piccola piastra il cui fondo piatto è interamente coperto da lana di cotone.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Parametri:

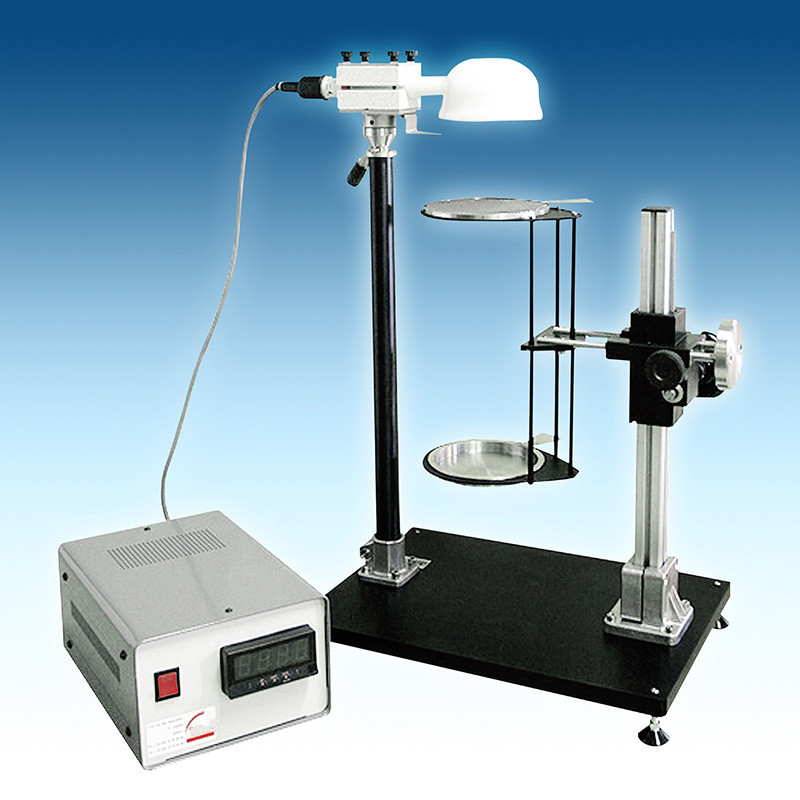

NF505 Testatore di gocciolante Immagine reale:
