Tester di infiammabilità dei materiali da costruzione per l'imposizione diretta della fiamma secondo BS476 Parte 12

Introduzione:

• Applicabile alla norma britannica per i materiali da costruzione e per il ferro ad alto ritardante di fiamma, conforme alle norme BS 476-7,il metodo di prova per determinare la classificazione della diffusione superficiale della fiamma dei prodotti.

• BS476-7 Tester di infiammabilità dei materiali da costruzione contro l'imposizione diretta della fiammaviene utilizzato principalmente per determinare l'estensione della fiamma sulla superficie esposta della parete e del soffitto.con una piccola fiamma per accendere i campioni, e determinazione del flusso di calore critico.

• BS476-7 Tester di infiammabilità dei materiali da costruzione contro l'imposizione diretta della fiamma la superficie del pannello radiante è di 850 mm×850 mm, il supporto per il campione di prova adotta il metodo di raffreddamento ad acqua, dotato di una scheda di taratura e di un sensore di flusso di calore in grado di calibrare il profilo di flusso di calore.L'apparecchiatura di prova è più elevata per lo spazio di laboratorio, per poter montare lo strumento di prova, l'utente deve disporre di maggiori misure di sicurezza.

Norme:

BS 476 Parte 7

Campo di applicazione:

• Materiali da costruzione;

Caratteristiche:

• Questo apparecchio è costituito da un pannello di radiazione montato verticalmente in una circonferenza e appoggiato su una cornice.

• Il pannello di radiazioni e' sporco di una miscela di gas e aria.

• Il pannello di radiazione è di 850 mm quadrati per un blocco di bruciatore di tipo refrattario poroso progettato per fornire una combustione efficiente della miscela aria-gas-aria,con una temperatura di calore superiore a 30 °C,.

• Il pannello di radiazione e il suo ambiente sono appoggiati su una cornice in modo che il centro del pannello sia circa 1250±100 mm sopra il livello del pavimento.

• Un supporto per il campione e una fiamma pilota montati su un lato dell'apparecchio.

• Il supporto per il campione è costituito da una cornice in acciaio raffreddata ad acqua e dalle piastre anteriori raffreddate ad acqua.Le piastre facciali si sovrappongono ai campioni di 20 ± 2 mm sui bordi superiore e inferiore e sul bordo verticale adiacente al pannello di radiazione.

• Una pinza a molla è posizionata per fissare il campione contro le piastre anteriori.

• L'approvvigionamento idrico portatile del possessore del campione rende la temperatura massima non superiore a 35°C all'uscita dal possessore del campione.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• L'altezza del supporto del campione è a cerniera per permettergli di oscillare orizzontalmente, lontano dalla superficie del pannello di radiazione tra le prove,dalla posizione di prova alla posizione di attesa e viceversa.

• Il bruciatore pilota è costituito da un tubo di acciaio.

• Le linee di approvvigionamento di gas e aria al pannello di radiazione contengono misuratori di portata, regolatori di pressione, valvole di controllo e dispositivi di sicurezza.

• Misuratore di flusso di calore: gamma: 0 ~ 50 kw/m2; emissività superficiale:ɛ=0,95±0.05.

• Tavola di calibrazione fittizia con porta, misuratore di flusso termico calibrato e montaggio.

Parametri:

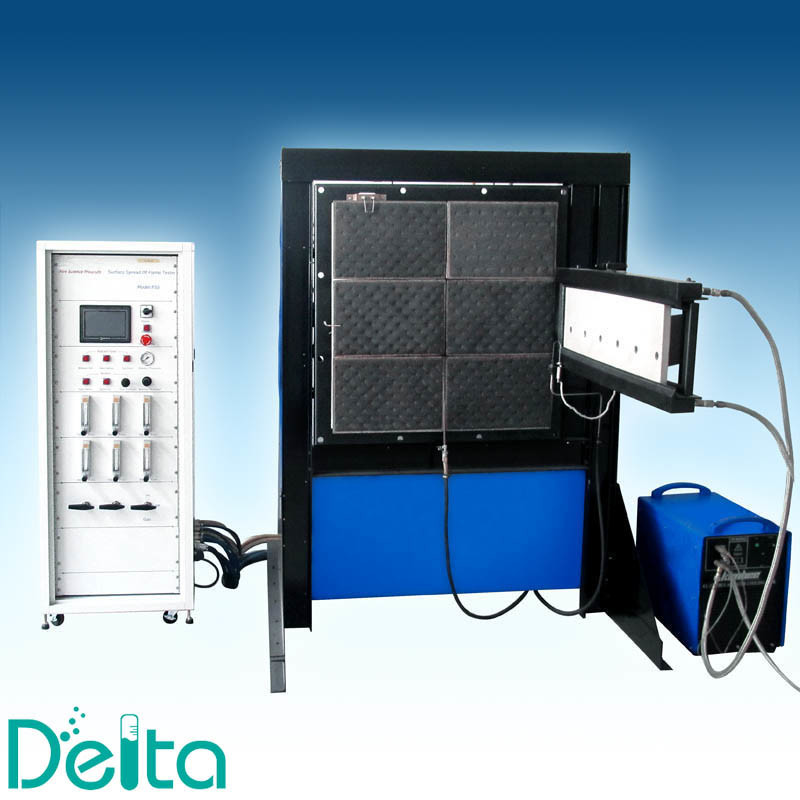

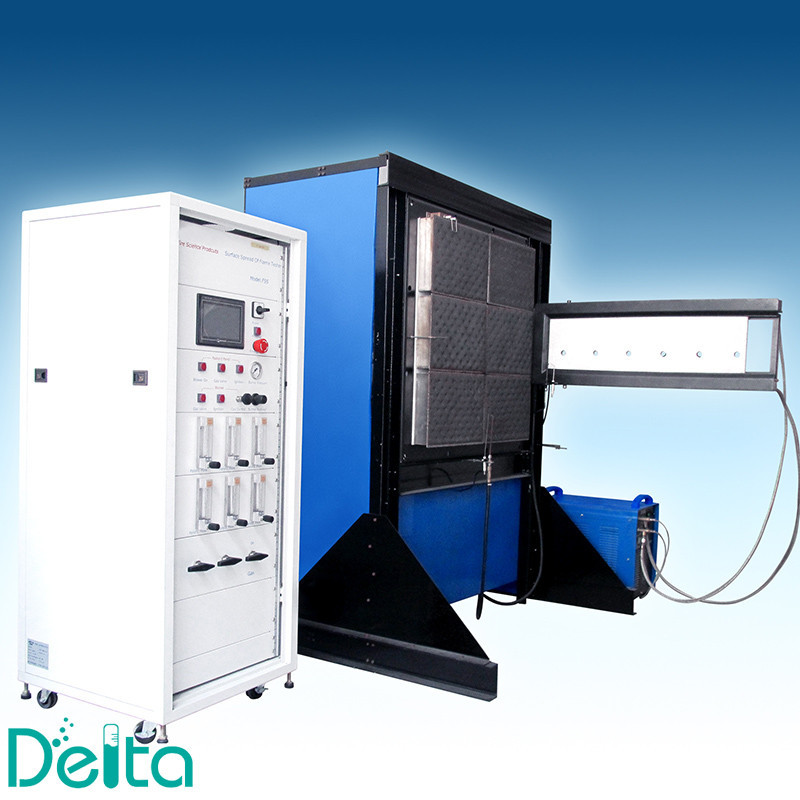

BS476-7 Tester di infiammabilità dei materiali da costruzione contro l'imposizione diretta della fiammaImmagine reale:
