Apparecchiature per la prova del flusso radiante critico dei pavimenti in FRP

Introduzione:

• IlApparecchiature per la prova del flusso radiante critico dei pavimenti in FRPè la pietra angolare della reazione dei materiali per pavimenti alle prove di incendio nel sistema Euroclass.

• Apparecchiature per la prova del flusso radiante critico dei pavimenti in FRPmisura la diffusione della fiamma del campione, sotto esposizione termica, utilizzando una fonte di accensione di calore radiante.L'esposizione termica è quella di un incendio che cresce nella stanza di origine che attraverso un'apertura di porta, irradia sui pavimenti di una stanza o di un corridoio adiacente.

• Apparecchiature per la prova del flusso radiante critico dei pavimenti in FRPpossono essere utilizzati anche per prove secondo le norme ASTM E648 e DIN 4102; parte 14.

Norme:

• ISO 9239-1: Reazione alle prove antincendio dei pavimenti - Parte 1: Determinazione del comportamento di combustione con una fonte di calore radiante;

• ASTM E648-17: Metodo di prova standard per il flusso radiante critico di sistemi di rivestimento del pavimento che utilizzano una fonte di energia radiante di calore;

Campo di applicazione:

• Materiali da costruzione;

• Ferrovie;

• all'interno di automobili;

• altri;

Caratteristiche:

• La camera di prova risultante è isolata con una tavola isolante di silicato di calcio e dotata di una finestra di osservazione resistente alle temperature.

• L'insieme di supporto del campione in acciaio inossidabile è montato su una piattaforma scorrevole per consentire un carico sicuro e semplice del campione di prova.

• Il calore radiante viene applicato mediante un pannello alimentato a gas, inclinato a 30o, e diretto verso un campione di sistema di rivestimento del pavimento montato orizzontalmente.

• Il pannello radiante genera una distribuzione del flusso di energia radiante che va da un massimo nominale di 10,9 kW/m2 a un minimo di 1,1 kW/m2.

• Esemplare di taratura fittizio con porta, misuratore di flusso termico tarato e montaggio.

• La distanza bruciata fino al spegnimento della fiamma è raggiunta e convertita, mediante taratura, in un flusso radiante critico equivalente, in kW/m2.

• Misuratore di flusso di calore: intervallo 0 ~ 50 kw/m2; emissività superficiale: ε=0,95±0.05

• Un sistema di misurazione del fumo, secondo la norma DIN 50055, è montato su un telaio separato presso la pila di scarico.

• Regola di controllo per la comodità d'uso, che consente l'osservazione dell'apparecchio e dei comandi durante la configurazione e la taratura dell'apparecchio.

• Accensione automatica del pannello radiante e disattivazione di sicurezza.

• Caldaia a accensione automatica mobile di tipo T

• Cappuccio in acciaio inossidabile con porte di misurazione del fumo.

Parametri:

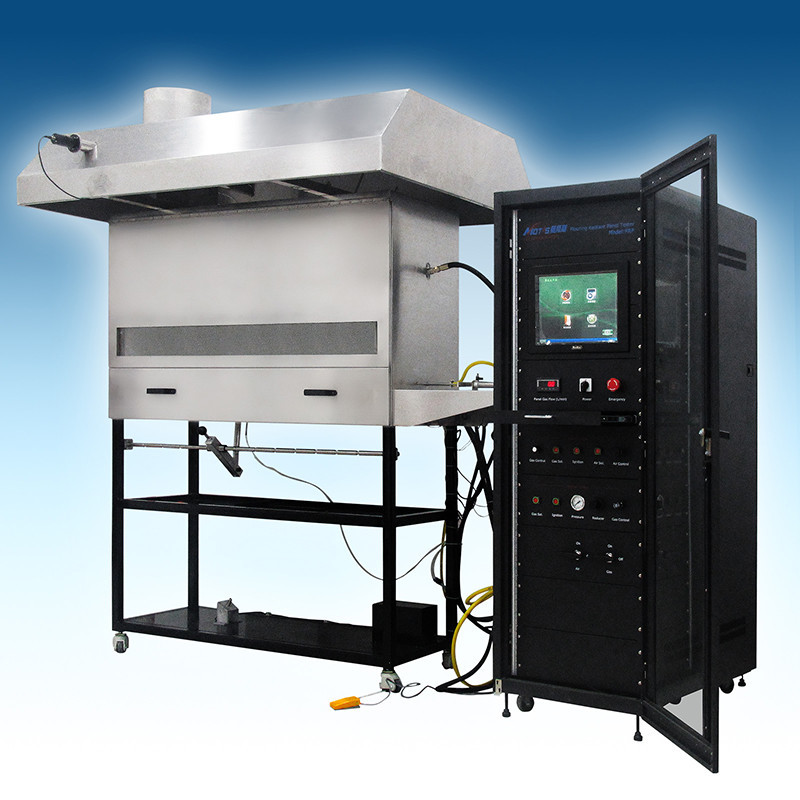

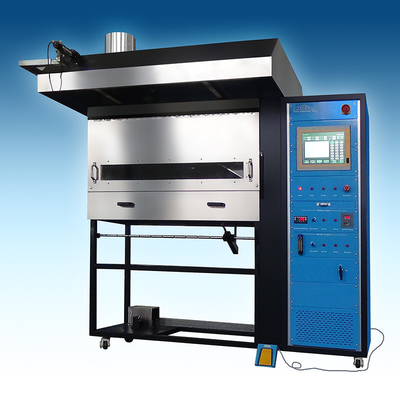

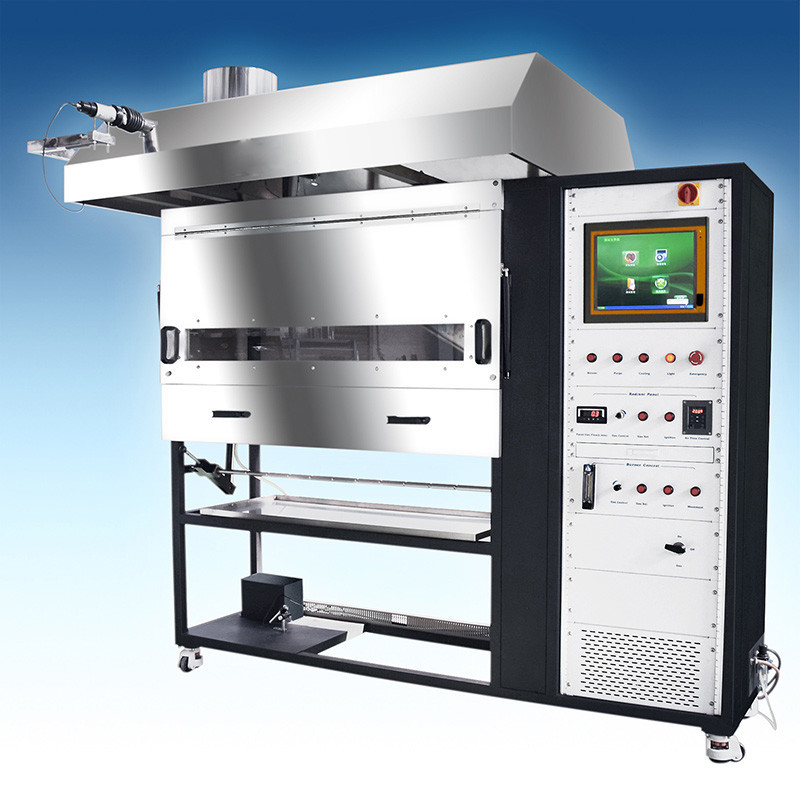

Equipaggiamento di prova del flusso radiante critico del pavimento Immagine reale:
