Un singolo oggetto combustibile...Modello: SBI

Introduzione:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• Il campione è montato su un carrello posizionato in una cornice sotto un sistema di scarico, la reazione del campione al bruciatore è monitorata strumentale e visivamente.I tassi di rilascio di calore e di fumo sono misurati strumentali e le caratteristiche fisiche sono valutate mediante osservazione..

Norme:

• EN 13501;

• EN 13823;

Campo di applicazione:

• Materiali da costruzione;

• altri;

Caratteristiche:

• L'elemento a combustione singola (SBI) è costituito da un carrello, un telaio fisso, un cappuccio di raccolta del gas, un collettore, un tubo di scarico di tipo J, un ventilatore centrifugo, un dispositivo di regolazione della velocità del vento,la sezione di misurazione completa, cabina di analisi dei gas, sistema di acquisizione dei dati;

• Il carrello può essere installato con due campioni verticali.e il sistema di rilevamento della fiamma è dotato di un dispositivo di protezione contro le fiamme;

• Il telaio fisso sostiene la cappa di raccolta del gas; il telaio è fissato con un bruciatore ausiliario e dotato di un sistema di rilevamento della fiamma quale dispositivo di protezione contro le fiamme;

• un collettore di gas in acciaio inossidabile, situato nella parte superiore del telaio fisso, utilizzato per raccogliere i gas di combustione;

• tubo di scarico di fumo in acciaio inossidabile di tipo J, di diametro interno di (315 + 5) mm con isolamento in cotone minerale resistente alle alte temperature di 50 mm;

• Il sistema di scarico del fumo deve scaricare continuamente fumo a una velocità compresa tra 0,50 m3/s e 0,65 m3/s e deve essere regolato mediante conversione di frequenza;

• Controller di flusso di massa, gamma di misurazione di 0 g/s-2,5 g/s, accuratezza di lettura non inferiore all'1,5%;

• L'alimentazione del gas può essere controllata automaticamente fino a portata di 647 mg/s e 2000 mg/s, il sistema di controllo del gas può garantire che la velocità di alimentazione del gas nel processo di cambio di prova non deve superare i 5 mg/s,per garantire la potenza termica di 30.7 + 2 kW;

• Il sistema di campionamento dei gas di scarico è costituito da un filtro delle ceneri, una trappola a freddo, due colonne di asciugatura, una pompa di campionamento e una pompa peristaltica, in modo da rendere efficacemente pulito e asciutto il gas campionato;

• Analisatore di ossigeno paramagnetico, gamma di misurazione 0-25%, misurazione della concentrazione di ossigeno nel gas, gamma di concentrazione 0-25%, T90<12 secondi; analizzatore non dispersivo a infrarossi di CO2:0 ~ 10%;

• una condotta di lunghezza 2155 mm, dotata di una sonda di pressione, tre termocoppie, una sonda di campionamento del gas e un sistema di luce bianca;

• sonda bidirezionale, con una gamma di almeno (0-100) Pa e con accuratezza di 2 Pa del sensore di pressione d'ingresso collegato.

• L'impianto di illuminazione è di tipo incandescente, con temperatura di colore (2900 + 100) K, e l'articolazione flessibile è installata sul lato del tubo di scarico;

• Detettore di fotodiodi di silicio, con stabilità lineare dello 0,1%;

• L'aria viene introdotta nel tubo laterale per mantenere la pulizia del dispositivo ottico, il che può essere realizzato con aria compressa;

Parametri:

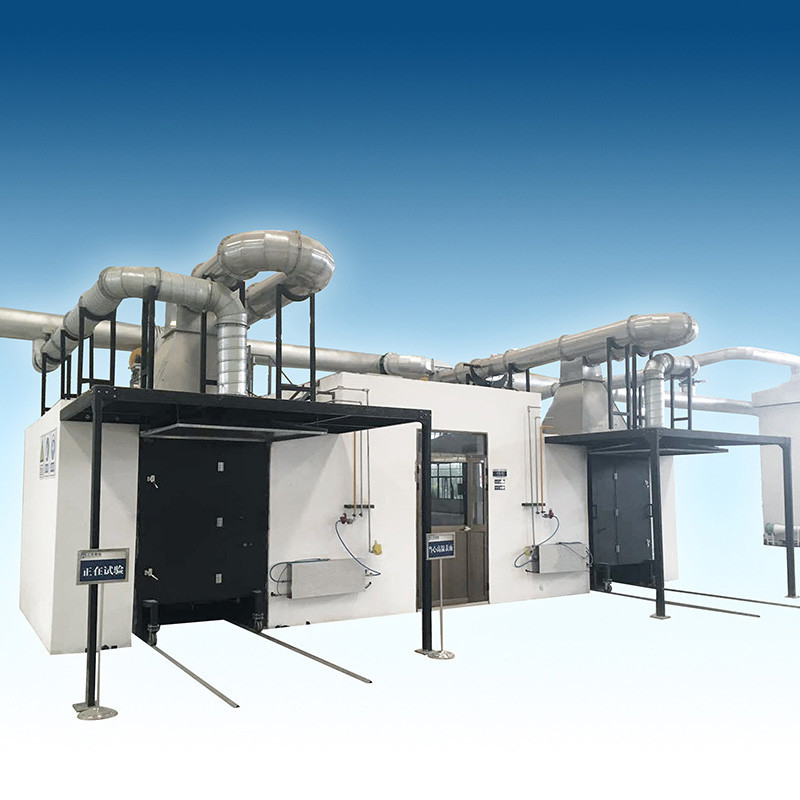

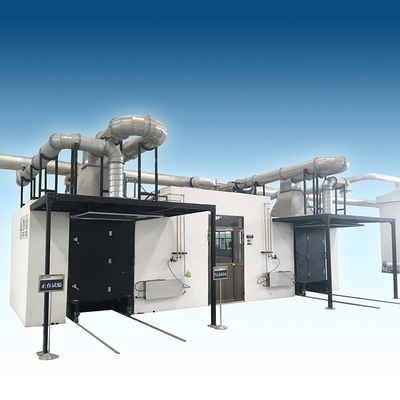

SBI Single Burning Item Foto reale:
