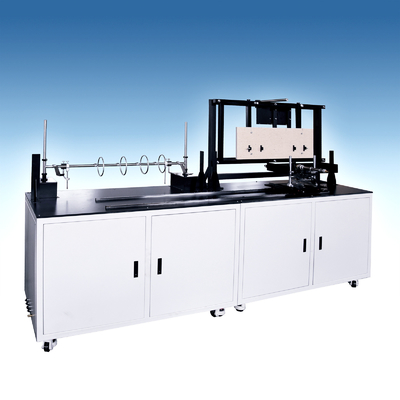

IEC 60331 Apparecchiature per la prova della resistenza al fuoco dei cavi elettrici -- Modello CFRT

Introduzione:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Norme di riferimento:

• IEC 60331 Prova dei cavi elettrici in condizioni di sicurezza del circuito;
• IEC 60331 Parte 11 Fuoco solo a una temperatura di fiamma di almeno 750 ̊C;
• IEC 60331 Parte 21 Cavi a tensione nominale fino a 0,6/1 kV inclusi;
• IEC 60331 Parte 12 Fuoco con scossa a una temperatura di fiamma di almeno 830 ̊C;
• IEC 60331 Parte 31 Fuoco a scossa Cavi di tensione nominale fino a 0,6/1 kV compresa;

Specificità:

Caratteristiche:

• Fonte di calore: bruciatore a gas propano a nastro AGF
• Strutturato con 3 file di fori trasversali, larghezza media anteriore del bruciatore: 15 mm, diametro del foro: 1,32 mm, distanza tra il centro: 3,2 mm.
• Una fila di fori lucidati nel foro pilota per la conservazione della fiamma su entrambe le facce della piastra del bruciatore.
• Due termocoppie sono installate orizzontalmente separate di 45 mm a sinistra e a destra della linea centrale del bruciatore per controllare la temperatura.
• Controller di flusso di massa per regolare il flusso di gas e aria, con una precisione non inferiore all'1,5%.
• Il software può mostrare la temperatura di taratura del bruciatore, il flusso di propano e aria, ecc.
• La corrente è fornita da un trasformatore a stella trifase con capacità sufficiente a mantenere la tensione di prova richiesta quando l'integrità del circuito non può essere mantenuta.
• Indicatore di connessione del conduttore (indicatore LED) per formare una corrente.
• Il valore della tensione è impostato automaticamente da un software e regolato da un controller a pannello.
• Visualizzazione digitale dei dati di corrente e tensione, con una precisione di corrente pari a 0,001A.
• Protezione della corrente con fusibile 2A.
• I dati di misurazione in tempo reale di tutte le correnti e tensioni sono raccolti da un computer e vengono generate le curve di corrente e tensione.
• Quando l'integrità del circuito non può essere mantenuta, la corrispondente lampada indicatrice si spegne, il computer determina automaticamente lo stato e registra l'ora,e lancia l'allarme sonoro e luminoso.
