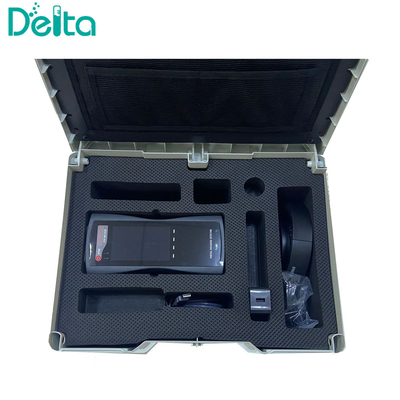

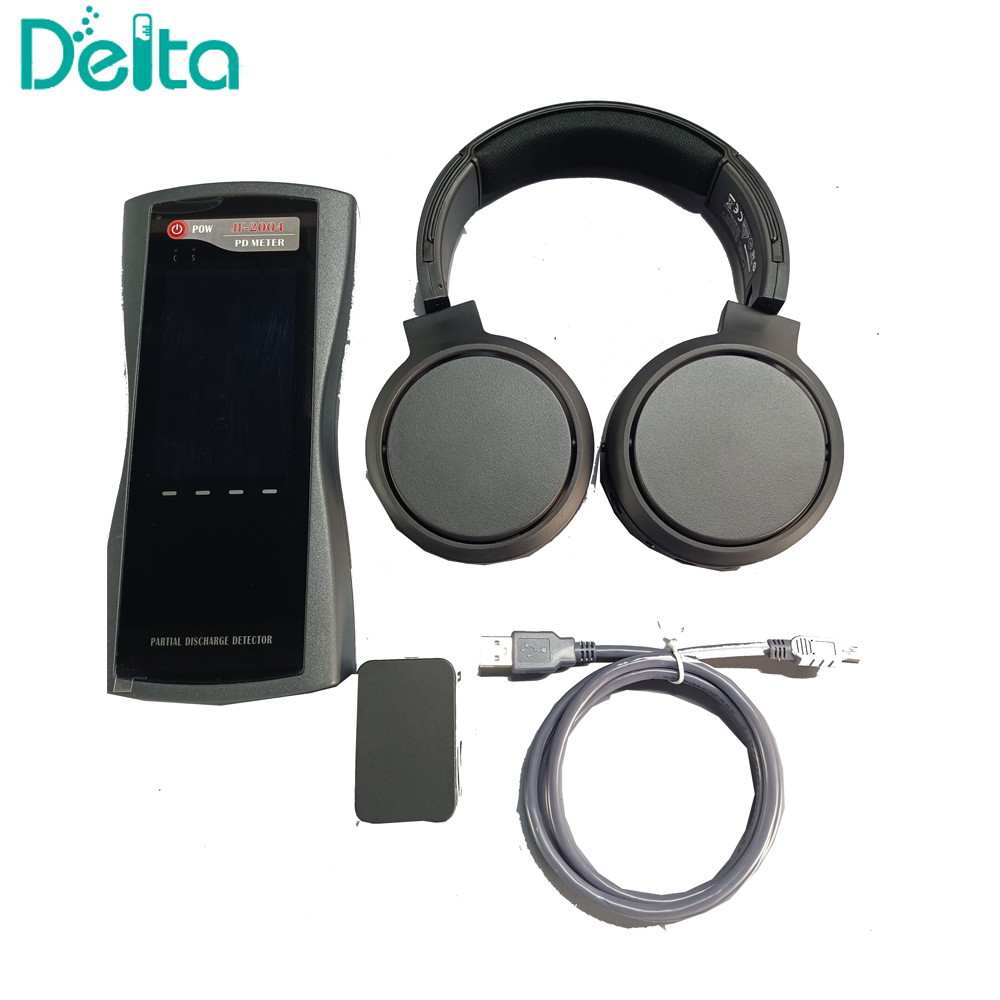

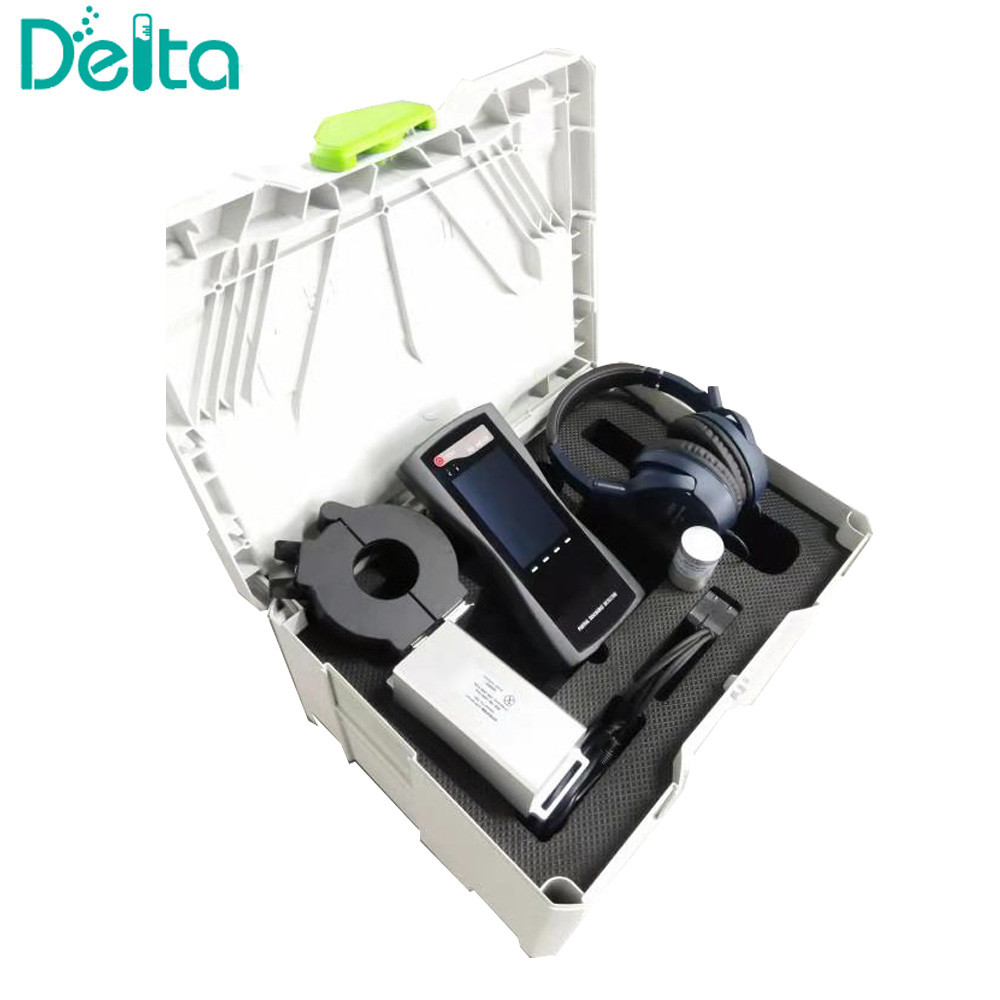

JF-2004 Detettore di scarica parziale portatile del trasformatore

JF-2004 Detettore di scarica parziale portatile del trasformatore

Introduzione:

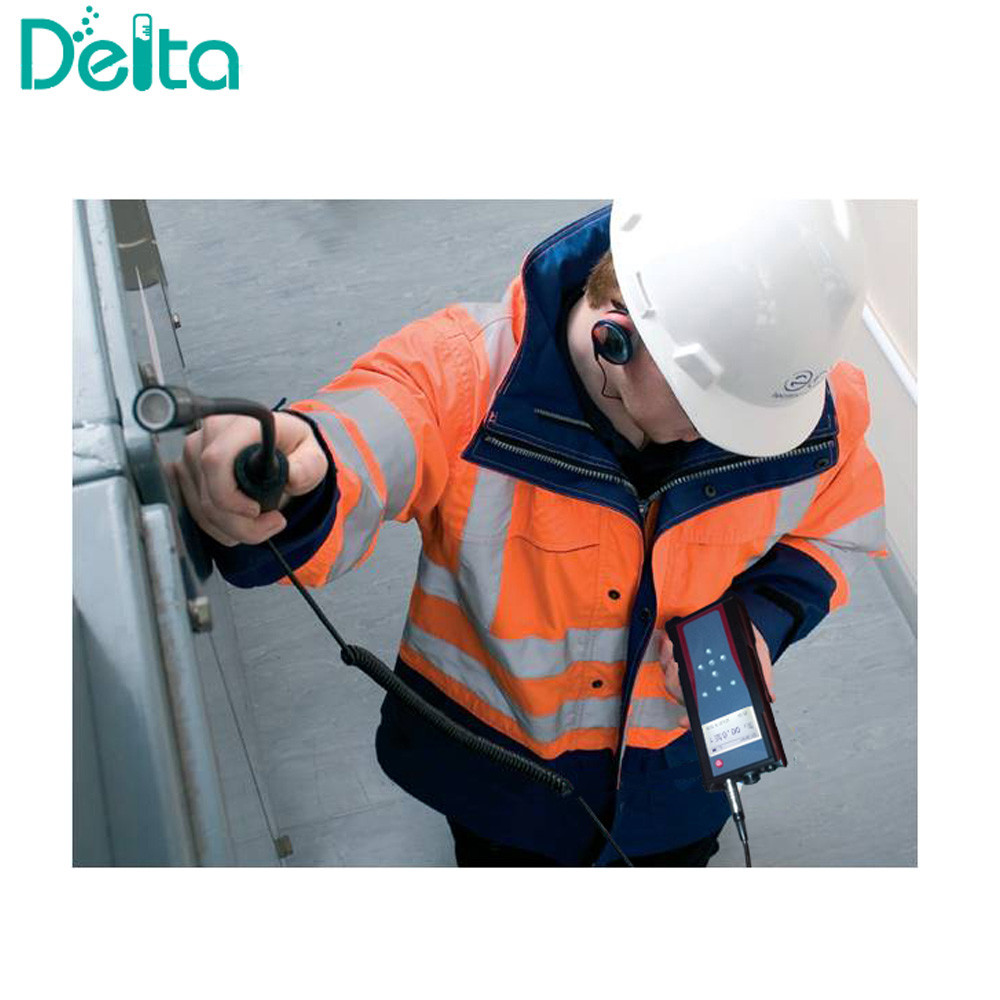

• Applicazione: metodi di rilevamento non intrusivi per rilevare e individuare i difetti di scarica parziale nelle apparecchiature elettriche ad alta tensione.
• Principio di funzionamento: metodo ad ultraalta frequenza (UHF), metodo ad ultrasuoni (UA) e metodo ad onde elettriche terrestri (TEV).
• Intervallo di frequenza di rilevamento: UHF è di 3001500 (MHz), ultrasonica è di 20200 (KHz).
• Intervallo di misura: UHF è -80 ∼ 20 dBm, e ultrasonica è 0 ∼ 90 dB.
• Sensibilità: minimo 10 pC (a seconda della distanza tra il sensore e la fonte di scarica).

Sensore:

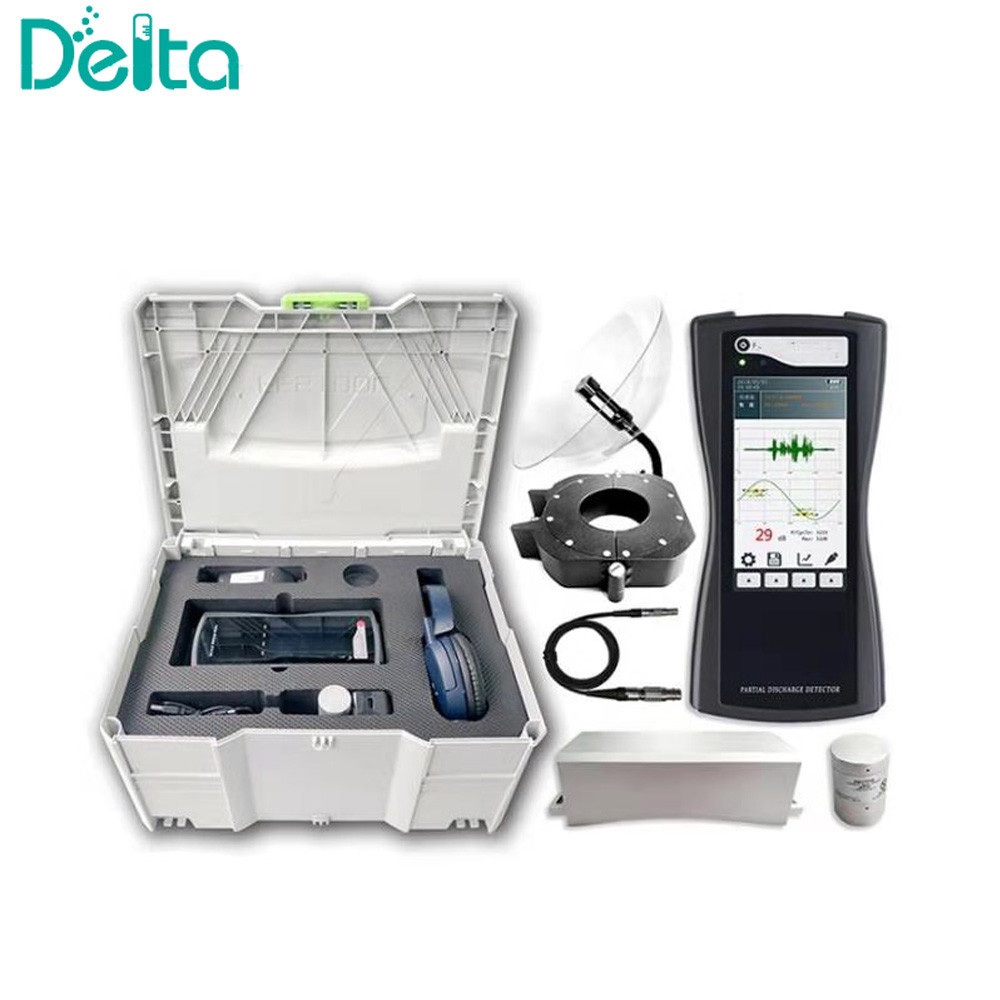

Detettore di scarica parziale JF-2004ha un sensore ad ultrasuoni integrato, un sensore a due in uno per onde geoelettriche e ultrasuoni;

1. Sensore UHF: 300 ‰ 2000 MHz, con caratteristiche di ricezione direzionale;
2. Sensore ad ultrasuoni: 20 ‰ 200 kHz;
3. onde elettriche terrestri (TEV): 10 ~ 70MHz;

Funzione del software:

1. rilevamento continuo di segnali ad altissima frequenza, di onde elettriche terrestri e ultrasonici per determinare la presenza di una scarica parziale;

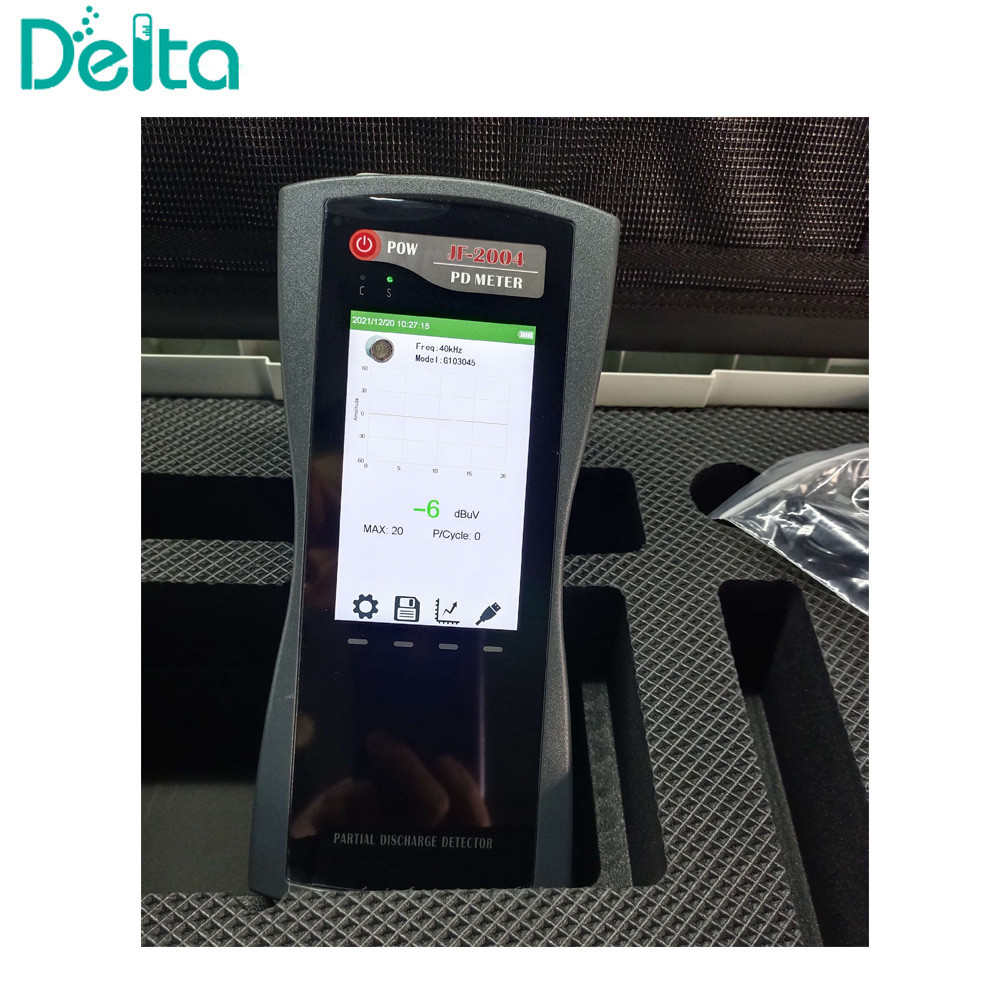

2. Visualizzazione in tempo reale dell'andamento di variazione del segnale misurato, che consente di effettuare un giudizio più intuitivo sull'evoluzione del segnale di scarica parziale;
3. Avere una funzione di archiviazione dei dati in loco.

Altri parametri:
