Generatore ad alta tensione da 60 kV a 300 kV DC -- Modello: ZGF

Introduzione:

• ZGF DC High Voltage Generator è un'importante attrezzatura per la prova di resistenza alla tensione continua e la prova della corrente di perdita di apparecchiature elettriche HV, cavi,apparecchi per la produzione di energia elettrica;

• Generatore ad alta tensione a corrente continua ZGFè stato sviluppato sulla base della taratura effettuata dalla National HV Meterage Station, è conforme allo standard "Requirement Generation of Portable DC HV Generator"ZGF24003-90);

• La nuova tecnologia, il nuovo materiale e i componenti selezionati ottimali sono applicati, ha i vantaggi di alta potenza, piccolo volume, peso leggero, buone prestazioni e alta stabilità;

Caratteristiche:

• Alta affidabilità: raddrizzatore multi-doppler ad alta frequenza, circuito semplice, elevata capacità di sovraccarico, guasti rari, senza manutenzione.

• Piccolo volume: una persona può trasportare il più grande generatore HV DC (200kV/2mA).Raggiunge il livello avanzato del mondo..

• Perfetta tenuta con alloggiamento in metallo, elevata resistenza meccanica, prestazioni non influenzate da vibrazioni, umidità, polvere e condizioni meteorologiche.

• Sicuro, comodo di funzionamento, alloggiamento metallico a terra, terminali HV incorporati.

• Non c'è alcuna connessione ad alta e bassa tensione all'esterno, connessione facile.

• Buona funzione di protezione automatica. Non può né essere acceso se il pulsante di uscita HV non è in posizione zero.C' e' una resistenza di dam pong dentro..Non è necessario collegare la resistenza di ammortizzazione all'esterno.

• Eccellente precisione: la corrente di perdita sul lato HV è misurata con precisione digitale del contatore: 1 uA, non è necessario l'interruttore di gamma,la funzione di misurazione della corrente di scarica è disponibile sul lato a bassa tensione, utilizza una resistenza precisa con una buona stabilità per misurare l'alta tensione.

Parametri:

• Potenza: AC220V+10%, 50Hz+1%;

• accuratezza dell'indicatore di tensione di uscita: < 1%;

• Accuratezza dell'indicatore di corrente di uscita: < 1%;

• Ripple contengono fattore: < 0,5%;

• 00,75 volte la precisione dell'indicatore di tensione di uscita: < 1%, può essere bloccato;

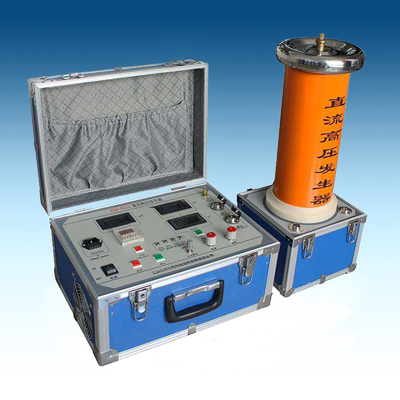

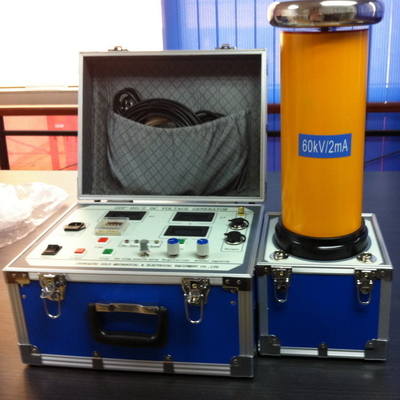

Il quadro reale:
