Test del relé di protezione a sei fasi multifunzionale

Introduzione:

1. RPT-PC6 Tester di iniezione di corrente secondariacon tensione standard a 6 fasi e corrente di uscita a 6 fasi, tensione 125V/fase, corrente 30A/fase, 6 fasi in parallelo fino a 180A.
2. Con il Microcomputer Processore di Segnale Digitale, non solo può testare i relè e i protettori tradizionali, ma può anche testare i moderni relè microcomputer,specialmente per la protezione differenziale dei trasformatori e la prova delle apparecchiature di trasferimento.
3. Interfaccia operativa Windows XP classica, risoluzione di 8,4 pollici di display a colori 800 * 600 TFT.
4. Equipaggiato con tastiera industriale ultra-sottile e mouse ottico, esegue una varietà di operazioni utilizzando tastiera o mouse come un normale PC.
5. La scheda di controllo principale è di architettura DSP + FPGA, uscita DAC a 16 bit, genera onde sinusoidali ad alta densità 2000 punti ogni cerchio all'onda fondamentale,che migliorano notevolmente la qualità dell'onda e la precisione dello strumento di prova.
6. Utilizzando un amplificatore lineare ad alta fedeltà, sia per garantire l'accuratezza di una corrente bassa, sia per garantire la stabilità di una corrente alta.
7. USB connessione diretta con PC, senza alcun cavo adattatore, facile da usare.
8. Può essere collegato a un computer portatile (facoltativo).
9. Con una fonte di tensione ausiliaria DC separata, la tensione di uscita 110V ((1A), 220V ((0.6A) fornisce relè o dispositivi di protezione che richiedono alimentazione CC.
10. Il software con funzione di autocalibrazione, che evita di calibrare l'accuratezza regolando i relè dopo l'apertura della cassa, migliora notevolmente la stabilità dell'accuratezza.

Parametri:

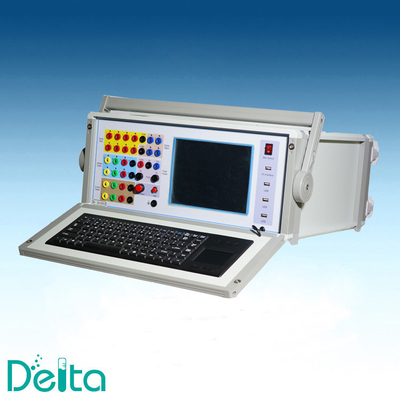

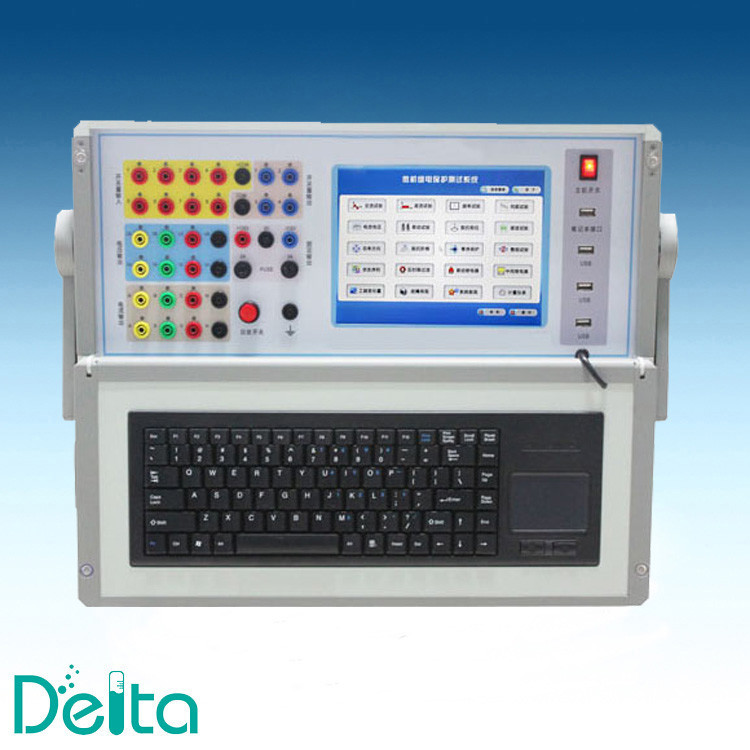

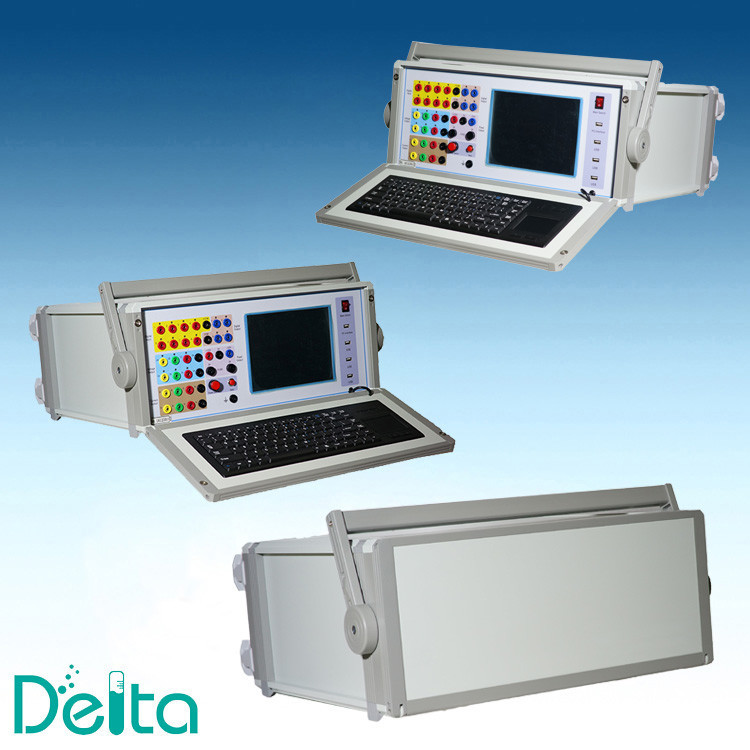

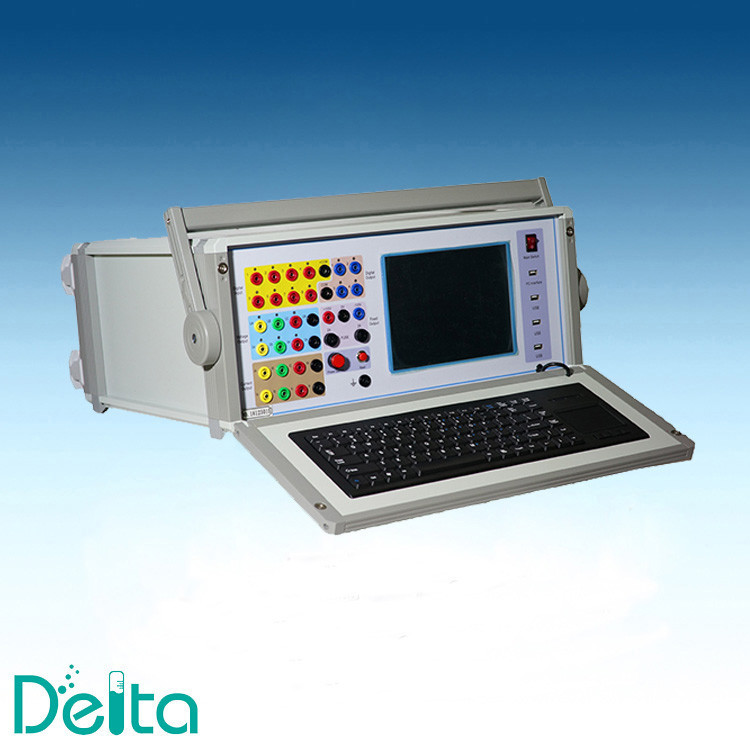

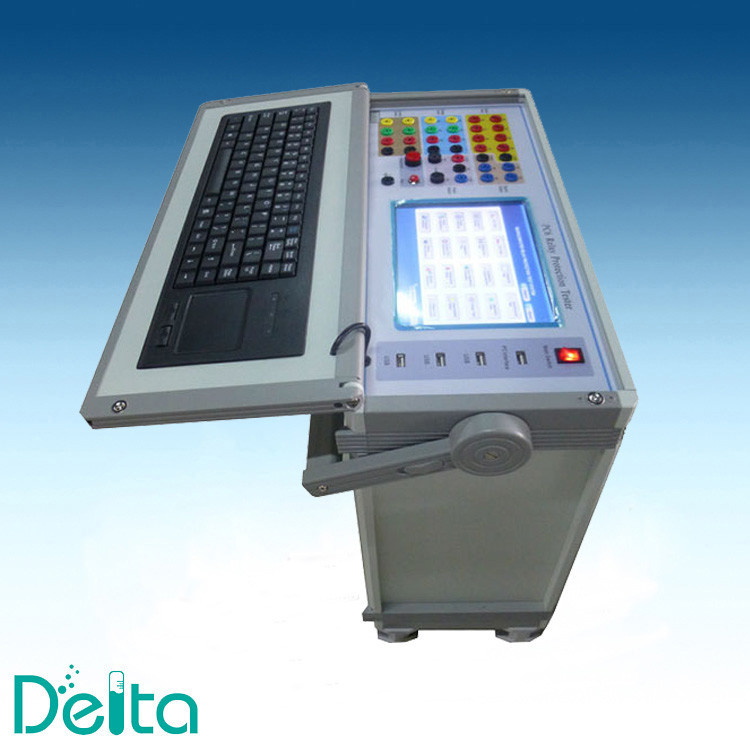

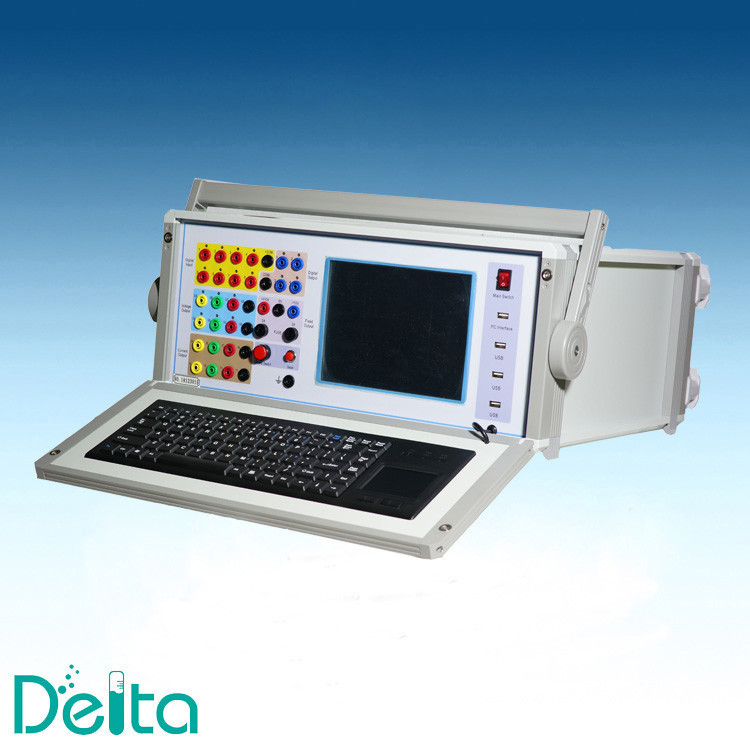

RPT-PC6 Tester di iniezione di corrente secondaria Il quadro reale:
