Tester del trasformatore corrente di CPT-III AC220V 500va 45kv

  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
  • CPT-III AC220V 500va 45kv Current Transformer Tester
Luogo di origine Cina
Marca Delta
Certificazione ISO9001
Numero di modello CPT-III
Quantità di ordine minimo 1 tester stabilito del relè
Prezzo USD1.0
Imballaggi particolari Tester del trasformatore corrente di CPT-III imballato in caso dell'impiallacciatura
Tempi di consegna 10-20 giorni
Termini di pagamento T/T, Western Union
Capacità di alimentazione 1000 set al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome dell' articolo Tester del trasformatore corrente di CPT-III AC220V 500va 45kv Caratteristiche Tester del trasformatore corrente di AC220V 500va 45kv
Descrizione Tester del trasformatore corrente di CPT-III 220V 500va 45kv Tensione del punto del ginocchio 40kv
Tensione di prova massima 180V Dimensione 485mm×356mm×183mm
Peso <15kg> alimentazione elettrica ± 10%, 50Hz/60Hz di AC220V
garanzia Un anno Servizio Il servizio dell'OEM è disponibile
Lasciate un messaggio
Descrizione di prodotto

CPT-III apparecchiature di prova per trasformatori di corrente da 220 V a 500 kW

Introduzione:

CPT-III Tester del trasformatore di corrente viene utilizzato per misurare tutti i tipi di trasformatori di corrente e di tensione.

CPT-III Tester del trasformatore di corrente può calcolare gli errori di rapporto e gli errori di angolo di fase del trasformatore di corrente e del trasformatore di tensione a carico nominale e carico di lavoro in una prova.

CPT-III Tester del trasformatore di correntepuò valutare automaticamente i risultati delle prove in base alla norma selezionata per determinare se il trasformatore è qualificato.

Applicazione:

Provate per trasformatore di corrente:

  1. Curva di eccitazione e prova dei parametri
  2. Prova del rapporto di rotazione
  3. Prova di errore di rapporto e di fase
  4. Controllo del marchio di polarità
  5. Misurazione della resistenza all'avvolgimento
  6. Misurazione del carico del circuito secondario
  7. Prova di curva di linea di errore per la protezione CT
  8. Prova dei parametri transitori della TAC
  9. Immaginazione della targa della TAC
  10. Misurazione della curva del ciclo di istesi di saturazione





Provate per trasformatore di tensione:

  1. Prova del rapporto di rotazione
  2. Esame dell'errore di rapporto e dell'errore di angolo di fase
  3. Prova di polarità
  4. Prova di carico secondario
  5. Prova di resistenza all'avvolgimento



Applicazioni per l'analizzatore CTPT:

  • Controllo della targhetta CT
  • Controllo dei parametri CT in carico di lavoro
  • Analisi dei parametri transitori della TAC
  • Calibrazione del rapporto CT ed errore di fase

  • Test di routine PT



Parametri:

1 Norme di prova IEC60044-1, IEC60044-6, GB1208, GB16847, C57.13
2 Fornitore di alimentazione AC220V ± 10%, 50Hz/60Hz ± 10%
3 Potenza di uscita 0.1~180V (AC)
4 corrente di uscita 0.001~5A ((RMS)
5 Potenza di uscita 300VA
6 Misurazione della tensione massima del ginocchio 45kv
7 Intervallo di misurazione corrente 0~10A (variazione automatica del range in 0.1/0.4/2/10A)
8 Errore di misurazione corrente < ± 0,1%+0,01%FS
9 Intervallo di misurazione della tensione 0~200 V (variazione automatica dell'intervallo in 1V/10V/70V/200V)
10 Errore di misurazione della tensione < ±0,1%+0,01%FS
11 Intervallo di misura del rapporto di rotazione

1 ~ 35000;

1~2000 errore < 0,05%;

2000~5000 errore> 0,1%;

Errore da 5000 a 35000 < 0,2%
12 Misurazione di fase errore: ± 2 min, risoluzione:0.01min
13 Misurazione della resistenza della bobina

Intervallo: 0~8kΩ ((cambia automaticamente il range in 2 ohm /20 ohm /80 ohm/800 ohm/8ohm)

Errore < 0,2%RDG+0,02%FS

Risoluzione massima: 0,1 mΩ
14 Misurazione della temperatura -50~100 gradi Celsius, errore<3 gradi Celsius
15 CT Carico secondario

Intervallo 0-160 ohm (cambiamento automatico del range in 2 ohm/20 ohm/80 ohm/160 ohm)

Errore < 0,2%RDG+0,02%FS

Risoluzione massima 0,001 ohm
16 PT carico secondario

Intervallo 0-80 kohm (cambiamento automatico di intervallo in 800 ohm / 8 ohm / 80 ohm)

Errore < 0,2%RDG+0,02%FS

Risoluzione massima: 0,1 ohm
17 Misurazione del rapporto PT

Distanza: 1~35000,

Errore da 1 a 5000 < 0,2%

Errore 5000 ~ 35000 < 0,5%
18 Gruppi di dati salvati > 1000 gruppi
19 Condizioni di lavoro Temperatura:-10°C-50°C, umidità:≤90%
20 Dimensione 485 mm × 356 mm × 183 mm
21 Peso < 15 kg

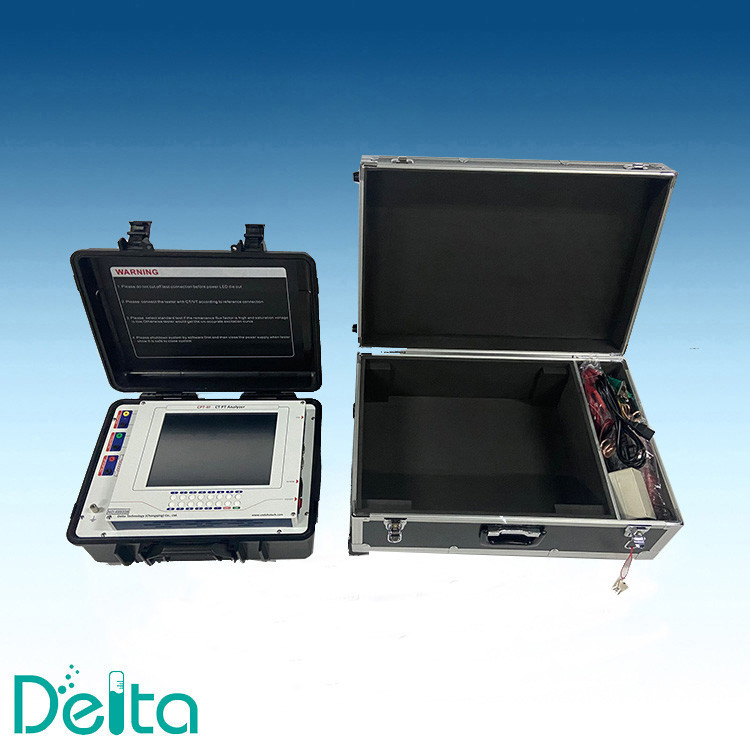

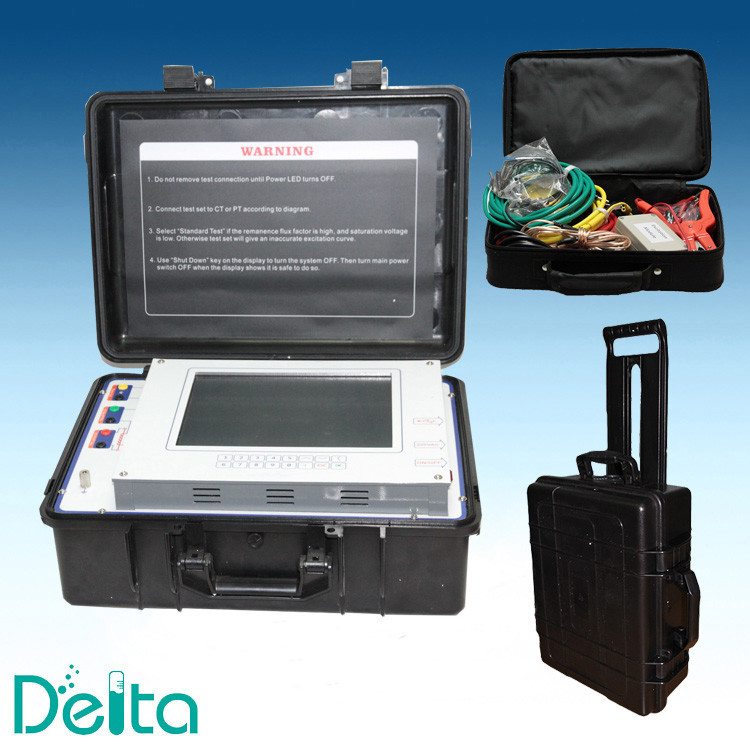

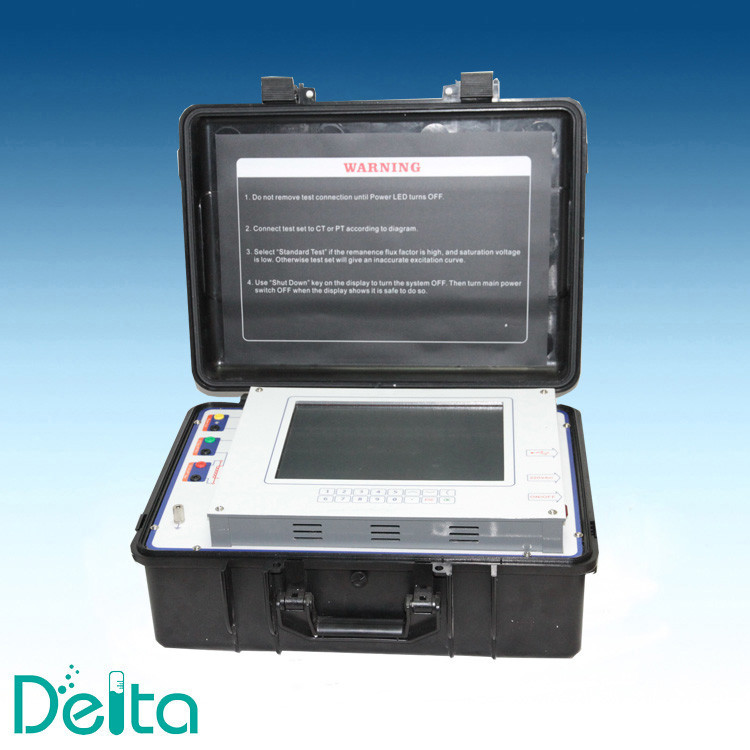

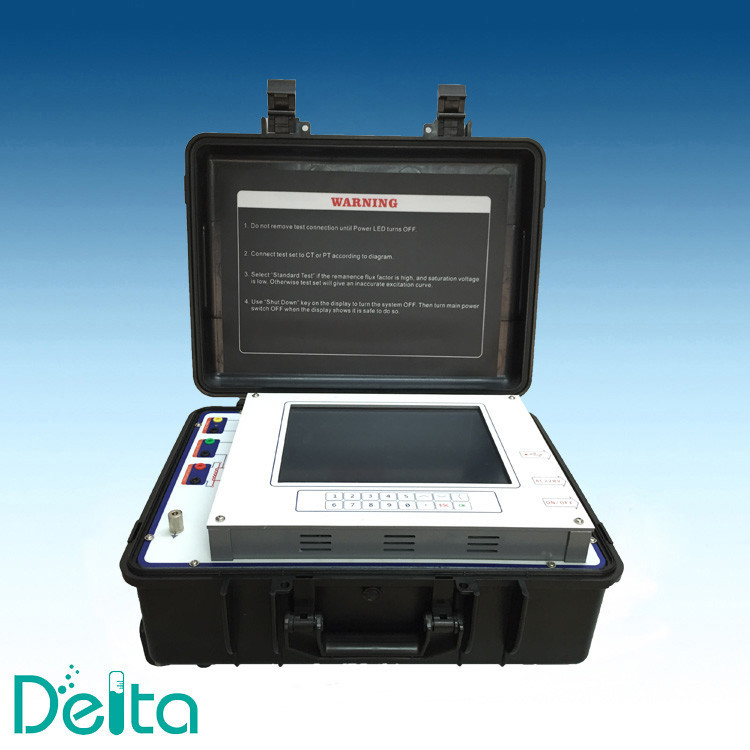

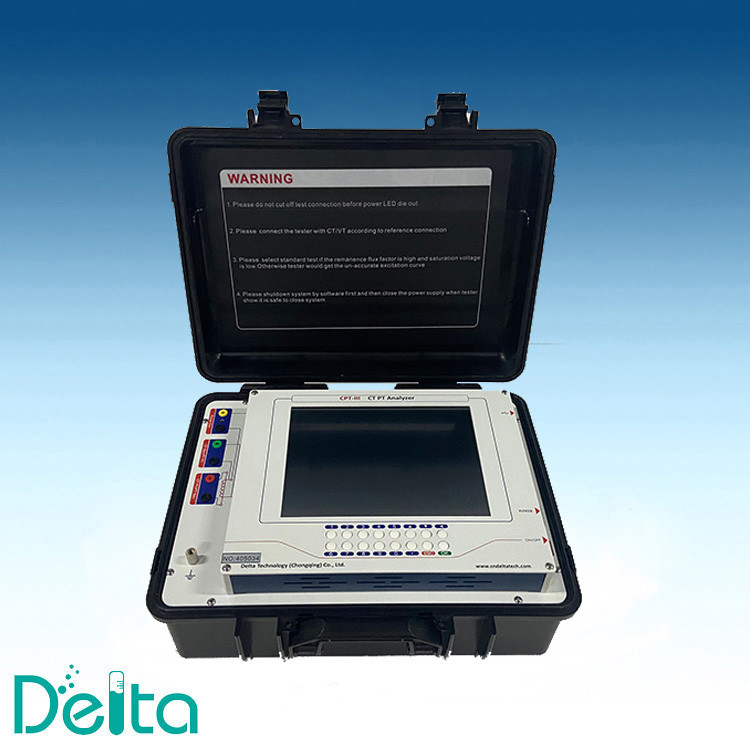

CPT-III Tester del trasformatore di corrente Foto reale:

Tester del trasformatore corrente di CPT-III AC220V 500va 45kv 0

Tester del trasformatore corrente di CPT-III AC220V 500va 45kv 1Tester del trasformatore corrente di CPT-III AC220V 500va 45kv 2
