TDT analizzatore di perdite dielettriche trasformatore tangente delta tester 10kv

Introduzione:

• TDT Transformer Tangent Delta Tester è uno strumento ad alta precisione, che può essere applicato per misurare la tangente della perdita elettrica e la capacità di tutti i tipi di apparecchiature elettriche ad alta tensione in centrali elettriche, sottostazioni, laboratori, ecc..
• TDT Transformer Tangent Delta Testerè composto da un ponte di prova di perdita dielettrica, un alimentatore a frequenza variabile, un trasformatore step-up e un condensatore standard ad alta stabilità SF6, è una struttura integrata;
• TDT Transformer Tangent Delta Testerpuò fornire anche sorgenti ad alta tensione per le prove.
• La frequenza può essere modificata a 50 Hz, 47.5 Hz52.5 Hz, 45 Hz55 Hz, 60 Hz, 57.5 Hz62.5 Hz, 55 Hz65 Hz; può quindi evitare interferenze della frequenza di potenza;

Caratteristiche:

Grandi schermi LCD

Equipaggiato con uno schermo LCD full touch di fascia alta, interfaccia super touch, ogni processo è molto chiaro, l'operatore non ha bisogno di ulteriore formazione professionale può essere utilizzato.È un'attrezzatura intelligente ideale per misurare le perdite dielettriche.

Dati di stoccaggio di massa

Lo strumento è dotato di un chip di calendario e di una memoria di grande capacità, i risultati dei test possono essere memorizzati, è possibile rivedere i risultati in qualsiasi momento e stamparli.

Modi di prova multipli

Lo strumento dispone di alta pressione, alta tensione, standard, metodo di connessione positiva e metodo di connessione inversa, metodo di autoeccitazione e altri metodi facoltativi;alta tensione in condizioni standard di alta tensione (più di 10 kV) perdita dielettrica.

Passo di prova CVT in posizione

Lo strumento può anche testare la perdita dielettrica e la capacità del CVT (trasformatore di tensione del condensatore) C1, C2 completamente sigillato, per ottenere la prova simultanea C1, C2.Lo strumento può anche testare il rapporto CVT e la differenza di angolo di tensione.

Do non smontare il CVT di misurazione del piombo ad alta tensione

Lo strumento è in grado di misurare con precisione la perdita dielettrica e la capacità del CVT senza smantellare il cavo ad alta tensione del CVT.

Metodo di scudo inverso CVT per la misurazione del C0

Lo strumento può essere utilizzato per misurare la perdita dielettrica e il valore di capacità di C0 all'estremità superiore del CVT.

Segnale di campionamento ad alta velocità

L'inverter e il circuito di campionamento dello strumento sono tutti controllati digitalmente e la tensione di uscita è regolabile continuamente.

Sicurezza multi-protezione

Lo strumento ha molte misure di protezione, come fluttuazioni della tensione di ingresso, cortocircuito di uscita, sovra tensione, corrente e temperatura.Lo strumento ha anche la funzione di rilevamento di messa a terra per garantire che nessuna apparecchiatura di messa a terra non è permesso di aumentare.

Parametri:

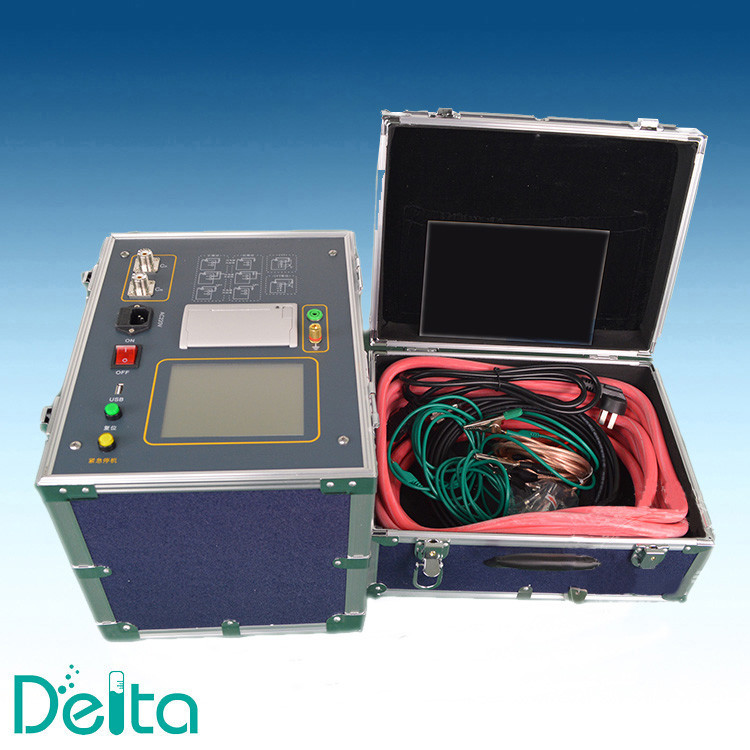

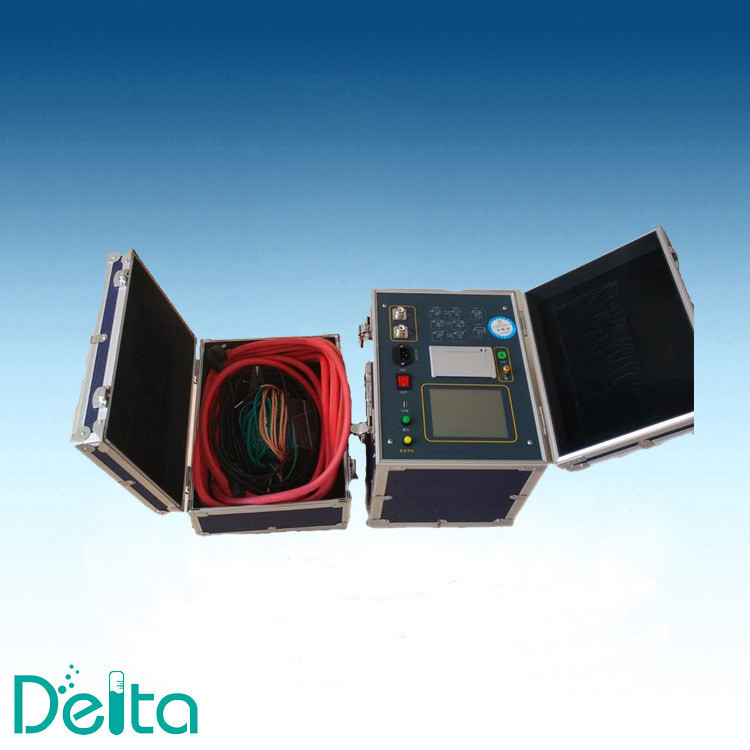

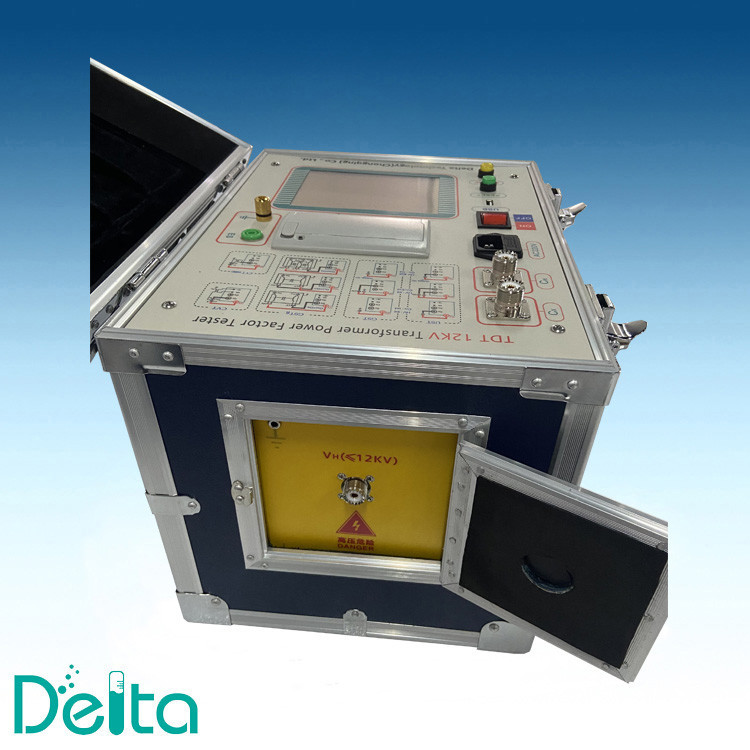

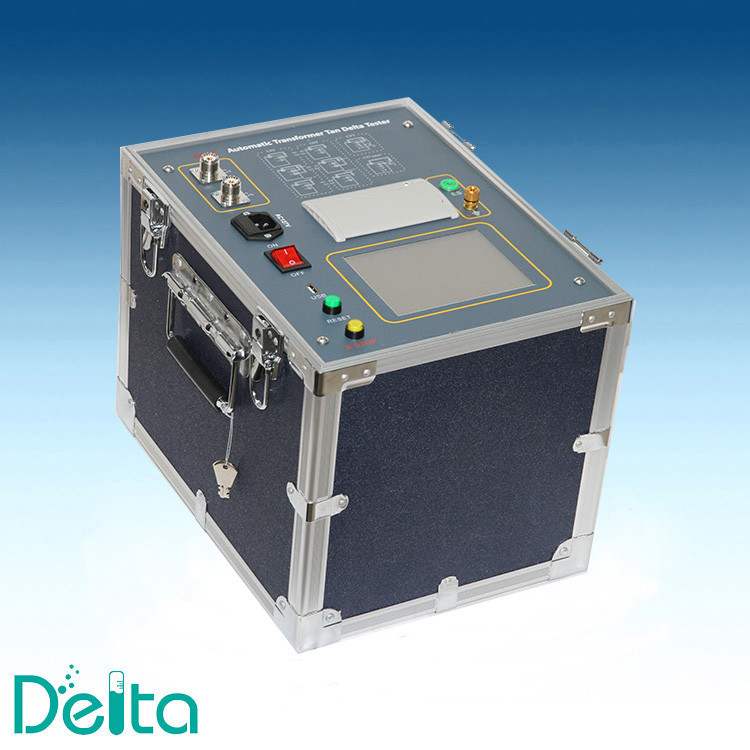

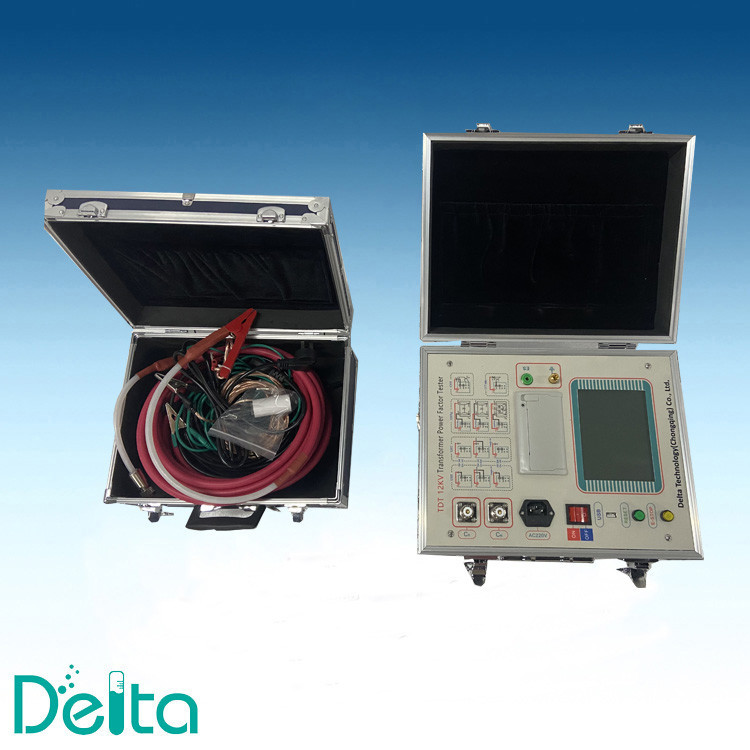

TDT Transformer Tangent Delta TesterIl quadro reale:

Accessori
