Tester radiante termico ISO5658 ASTM 1317 di diffusione della fiamma di Imo

Testatore di diffusione della fiamma radiante termica IMO ISO5658 ASTM 1317

Introduzione:

SFT IMO Tester di diffusione della fiamma radiante termicaviene utilizzato per le caratteristiche di combustione dei materiali da costruzione, dei materiali per treni ad alta velocità e dei materiali per navi.

SFT IMO Tester di diffusione della fiamma radiante termicamisura la velocità di diffusione della fiamma, il calore di accensione e il rilascio totale di calore in funzione della distanza e del CEF (flusso critico di radiazione termica).

Questo metodo di prova è utilizzato per valutare le caratteristiche di combustione degli oggetti di prova installati verticalmente conformemente alle norme ISO 5658-2 e IMO Res.653.

L'oggetto di prova è esposto all'area di dissipazione del calore appropriata, data dal tipo di combustione del gas del dissipatore di calore, e quando si verifica la combustione,il valore del segnale è misurato in mV con una termocoppia calibrata.

Inoltre, si registra anche il tempo di accensione e il tempo di combustione della fiamma dell'oggetto di prova in funzione della distanza dall'oggetto di prova, e si registra anche la velocità di diffusione della fiamma.
Altri elementi di prova sono il calore di accensione (MJ/m2), il calore di combustione continua (MJ/m2), il flusso di radiazione di calore critico (kW/m2), il calore medio di combustione continua e la dissipazione totale del calore (kW).

Parametri:

Caratteristiche:

1.SFT IMO Tester di diffusione della fiamma radiante termicaè costituito da quattro componenti principali: un set di supporti per piastre radianti e un set di supporti per campioni; contemporaneamente, collegarli in modo che il campione di prova, la piastra radiante, il supporto per campioni,e il bruciatore pilota formano la struttura richiesta;
2Il pannello radiante fornisce una superficie di irraggiamento di dimensioni di circa 480 mm x 280 mm, e una schermata a maglia di filo è fornita di fronte alla superficie di irraggiamento per aumentare la luminosità;
3. utilizzare un ventilatore per fornire la fonte d'aria per il pannello radiante, e utilizzare un convertitore di frequenza per regolare;
4. Adottare un regolatore di flusso di massa di propano per regolare la fonte di gas, cooperare con il miscelatore Venturi per mescolare con l'aria e fornire la fonte di gas di combustione richiesta dal pannello radiante;
5. ha fornito una piastra di calibrazione multi-buco e un misuratore di flusso di calore scorrevole, che può rilevare se il flusso di radiazione termica soddisfa i requisiti standard;
6. Il sensore di flusso di radiazione termica raffreddato ad acqua è utilizzato per misurare la curva di flusso di radiazione termica dei pannelli radianti;
7. dispositivo portatile di circolazione di raffreddamento dell'acqua, in grado di eliminare il calore superficiale del misuratore di flusso di calore;
8Il bruciatore di tubi in ceramica può agire direttamente sulla superficie del campione di prova con una fiamma aperta;
9. adottando il metodo di regolazione del flussometro del rotore, che può fornire al bruciatore di tubi in ceramica gas di combustione misto;
10Il regolatore di flusso di massa può facilmente misurare il calore del metano misurando il flusso di calore critico;
11- secondo gli standard di prova dell'OMI, possono essere forniti dispositivi a termocoppia per misurare i relativi parametri quali il tasso di rilascio di calore;
12Il bruciatore di taratura del metano e il regolatore di flusso di massa del metano possono fornire una temperatura di fiamma di 1 kW e 3 kW;
13. Durante la prova, la telecamera può osservare e salvare lo stato di misurazione nel programma;
14. l'apparecchiatura di prova delle proprietà di diffusione della fiamma è dotata di uno specchio di osservazione regolabile per l'angolo, la velocità di diffusione della fiamma può essere osservata attraverso lo specchio di vetro e il rastrello del campione durante la prova,e può essere registrato automaticamente dall'interruttore del piede;
15. Per controllare il processo di prova vengono utilizzati computer e software di prova standard

Norme di riferimento:

ISO 5658-2: prove di reazione al fuoco Diffusione della fiamma - Parte 2 Diffusione laterale sui prodotti da costruzione in configurazione verticale;

Risoluzione IMO A. 653 ((16): Raccomandazione sulle procedure di prova in caso di incendio per la infiammabilità dei materiali di finitura di paratia, soffitto e ponte;

ASTM E1317: Metodo di prova standard per l'infiammabilità delle finiture di superficie marine;

ASTM E1321:Metodo di prova standard per la determinazione delle proprietà di accensione e di diffusione della fiamma del materiale;

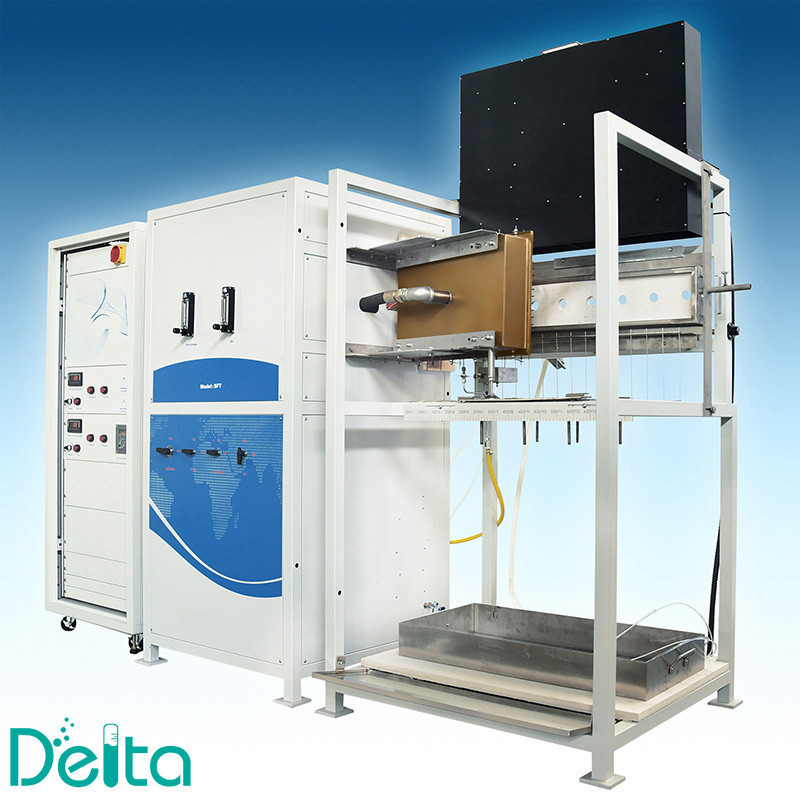

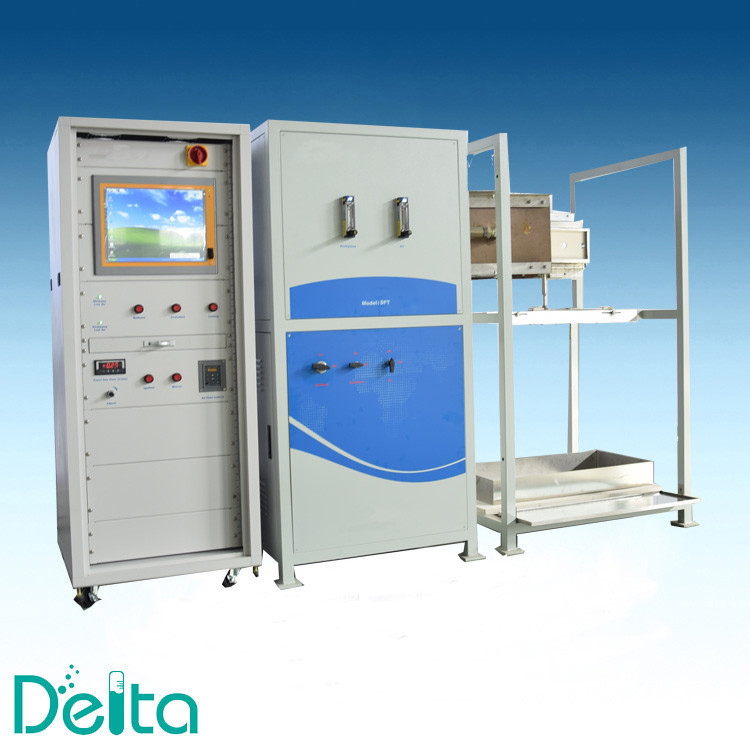

SFT IMO misure di diffusione della fiamma radiante termica Testerfoto reale:
